Како се прилагођени вентилатор кабинета удружава са индустријском опремом за размену топлоте како би се смањила укупна потрошња енергије
Када сам први пут почео да прегледам подешавања индустријског хлађења, приметио сам исти образац који се понавља: опрема за размену топлоте била је прилично добре величине, али вентилатор који је управљао проток ваздуха кроз кола био је или пре-спец'д и радио на пуној брзини континуи Обе ситуације су резултирале непотребним потрошњом енергије не зато што је систем хлађења био фундаментално погрешан, већ зато што интеграција вентилатора није била правилно проценита као део целокупног топлотног кола.
У већини конфигурација индустријског хлађења кабинета које сам прегледао, вентилатор ретко је највећи појединачни потрошач енергије у изолацији, али је доследно најлакша компонента за оптимизацију када желите да смањите укупну потрошњу енергије система. Проблем је знати како изабрати праву јединицу и прилагодити њене оперативне карактеристике специфичним топлотним захтевима кућа.
Зашто избор вентилатора директно утиче на ефикасност система за размена топлоте
Уређај за размену топлоте постиже своју номиналну перформансу топлотне преносе обично у распону ефикасности од 8095% под контролисаним условима само када је проток ваздуха кроз јединицу у складу са дизајнерском точковом рада. Ова точка рада је дефинисана са две променљиве: волуметричком протокном брзином (ЦФМ или м3/х) и отпорном статичком притиску преко језгра разменника.
Улазак који даје превише мало проток ваздуха смањује брзину топлотног преноса система, узрокујући повећање температуре станице и присиљавајући дуже времена рада да компензују. С друге стране, вентилатор који ради изнад оптималног опсега протокних стаза разменилаца троши више енергије без пропорционалне топлотне користи. Ни једна ситуација не служи циљу смањења укупне потрошње енергије и обе се могу спречити са одговарајућим усаглашавањем у фази спецификације.
Лист података показује да проток ваздуха изгледа идеално у стандардним условима испитивања, али у високим температури околине или тешко оптерећеним индустријским окружењима, стварна перформанса ће показати мерењу деградације. Због тога је избор вентилатора из статичког листа без узимања у обзир контранатица коју уводе унутрашње геометрије петења уређаја за размену топлоте корак који се често прескаче и касније жали.
Како да удружите фан за кабинет са индустријском опремом за размену топлоте
Успоређивање прилагођеног вентилатора са опремом за размену топлоте почиње разумевањем криве притиска и проток (П-КУ) језгра разменилаца. Већина произвођача објављује вредности топлотног отпора (W/K) и одговарајуће захтеве за проток ваздуха. Задатак селекције је да се идентификује вентилатор чија радна тачка на пресеку његове криве перформанси и отпора система који наметну топлотни разменник доноси захтеван проток ваздуха на најнижој практичној улазној снази.
Кључни параметри усаглашавања који се треба проверити пре наручења:
- Намерани проток ваздуха у односу на потребни проток ваздуха: Фан је номинална ФЦМ слободног испоруке треба да прелази минимални захтевни проток ваздуха разменника за маргину која рачуна о отпор филтера и инсталације контра-натиску. Буфер од 1525% изнад минималног је практична почетна референца.
- Способност статичког притиска: Уједиње мора одржавати циљни проток ваздуха против комбинованог статичког притиска језгра топлотног разменника, филтерских медија и губитака канала. Модели вентилатора са уназад закривљеним или уназад нагинутим профилима лопаћа обично раде боље од напреднавиких кривљених типова у конфигурацијама са већим отпорним капацитетом.
- Компатибилност интерфејса напона и управљања: Спецификације треба да се провере на основу доступног напона напајања кабинета и било ког термостата или БМС контролног сигнала који је већ интегрисан у хладнични корпус.
- Величина оквира и монтажни отпечатак: Индустријска опрема за размену топлоте је дизајнирана за специфичне димензије воздушно-проточних канала. Потврђивање да је оквир вентилатора у складу са уходом или излазом ваздуха у разменника топлоте избегава прелаз ваздуха, што је уобичајени извор губитка ефикасности који се лако не примећује док систем не ради.

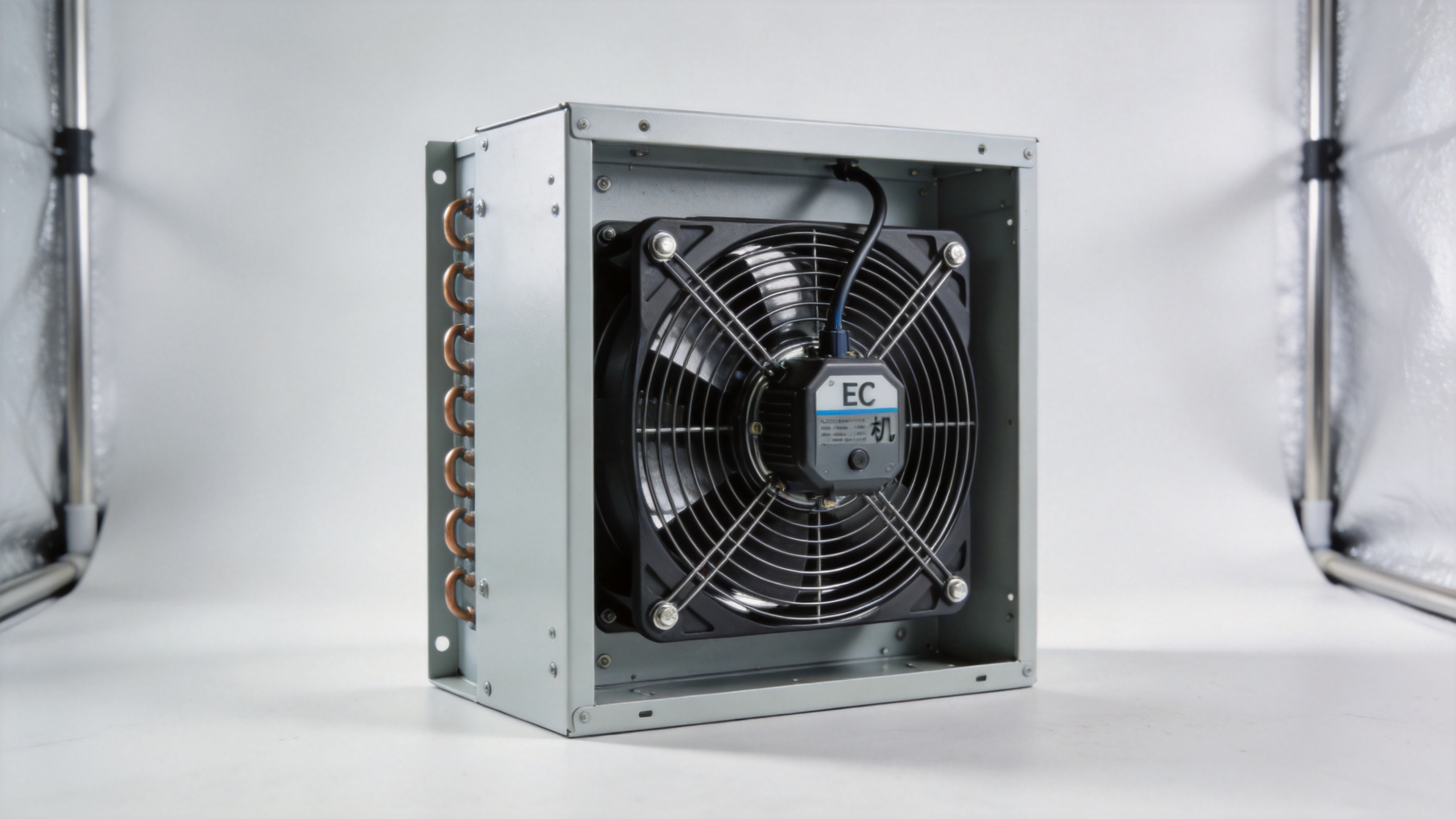

ЕЦ Вентилатори за кабинете са променљивим брзинама и њихова улога у смањењу снаге
Међу доступним технолошким опцијама за интеграцију система за размена топлоте, фанци за хлађење кабинета са променљивим брзинама представљају један од најефикаснијих путева за смањење континуиране потрошње енергије. Разлог се свезује на физику закона снаге вентилатора: 20% смањење брзине вентилатора даје приближно 50% уштеде улазне снаге, јер потрошња енергије се шкалира са кубом брзине ротације.
У индустријским апликацијама кабинета у којима се опрема за размена топлоте ради у конфигурацији затвореног циклуса изоловање унутрашње електронике од спољних загађивача оптерећење хлађењем варира са температуром околине и унутрашњом производњом топлоте. Једнота фиксне брзине не може да реагује на ове варијације. ЕЦ јединица са променљивим брзинама прилагођава своју снагу у реалном времену, ради на нижим брзинама у хладнијим периодима и повећава се само када то топлотно оптерећење заправо захтева.
ЕЦ вентилатори су генерално ефикаснији од својих AC колега барем у апликацијама променљиве брзине где је рад са делимичним оптерећењем уобичајен. Уграђена контрола брзине у ЕЦ моторима елиминише потребу за спољним променљивим фреквенцијским покретачима, поједностављајући комплетни систем циркулације фан-хладног кабинета и смањујући број компоненти који доприносе капиталном трошковима и дугорочном ризику од неуспеха
Изградња комплетног система циркулације фан-хладног фан-фан-фан-фан-фан
Када се процењују опције, лако је фокусирати се само на самог уређаја за вентилатор али пројекти из стварног света су доследно показали да распоред улаза и излаза кућа има далеко већи утицај на стварну перформансу хлађења него свака појединачна спецификација компоненте. Комплетни систем циркулације фан-хладног кабинета који ефикасно смањује укупну потрошњу енергије обично укључује:
- Вентилатор који одговара специфичној P-Q криви индустријског система хлађења (не генеричка јединица извучена из стандардног каталога делова).
- Термостат или сензор температуре који обезбеђује контролу брзине у затвореном циклусу за електрону покретачу, спречавајући непотребно функционисање пуном брзином током периода ниског оптерећења.
- Филтерски систем који се уједначава са номиналним протоком ваздуха вентилатора у очекиваном стању оптерећења филтера, избегавајући уобичајену грешку одређивања филтера који задушава проток ваздуха добро пре следеће закамене замене.
- Чиста раздвајање уносних и излазних ваздушних токова како би се спречило кратко затварање, где се топли излазни ваздух рециркулише назад у улаз топлотног разменника и смањује ефикасан температурни диференцијал за пренос топлоте.
Неки произвођачи индустријских вентилатора нуде опрему за размену топлоте са интегрисаним беспечљеним моторним вентилатором, пружајући унапред тестирану комбинацију са документованим подацима о перформанси П-КУ. За апликације у којима стандардне конфигурације каталога не одговарају захтевима за инсталацију, прилагођени вентилатор кабинета дизајниран за специфичне параметре проток ваздуха и статичког притиска разменника топлоте пружа поузданији пут до циљног профила потрошње енергије од општог замена.
Практични упутства за набавку и спецификације
За трговачке компаније и инжењерске тимове који купују компоненте за хлађење индустријских кућа, најчешћа тачка тркања је да се вентилатор и опрема за размену топлоте често купују од различитих добављача, а свака страна независно оптимизује своју компоненту. Када је перформанси континуиране дужности приоритет, ец фанци за хлађење шкафова са променљивим брзинама пружају практичан пут за смањење текућег потрошње енергије без потребе за редизајном система под условом да је радна тачка фанка потврђена према криви П-К у раз Превиђена уштеда енергије се остварује само када су све компоненте у кругу хлађења правилно уједначене.
Пре финализовања спецификације, вредно је тражити следеће од добављача вентилатора:
- Крива П-КУ вентилатора на одређеном радном напону, која приказује перформансе при очекиваном статичком притиску који наметне топлотни разменник.
- Потврда улазне снаге вентилатора (вати) у одговарајућој оперативној тачки, а не само при бесплатном испоруци.
- Размер регулисања брзине и компатибилност контролног сигнала за ЕЦ моделе са променљивим брзинама.
- "Предозирање" је уобичајено за све компоненте који се користе у производњи, производњи или производњи.
Успоређивање прилагођеног вентилатора са стварним пословним захтевима индустријске опреме за размену топлоте уместо да се сваки третира као самостална спецификација је оно што чини разлику између система за хлађење који ефикасно ради током свог радног времена и који узима више енергије него што је потребно од првог дана. Добавитељи као што је Лебисен, који производе и вентилаторе за хлађење кабинета и опрему за размену топлоте, могу пружити одговарајућу комбинацију производа са провереном информацијом о перформанси проток ваздуха, поједностављајући процес спецификације за међународне купце који купују решења
