Zakaj nazaj ukrivljen ventilator zmanjša zračni upor v cevnih sistemih industrijske prezračevalne opreme

V eni poljski tovarni za ekstruzijo plastike so od hladilnega dela do izpušnega odprtka na strehi pognali 40-metrske kanale. Ko se je izdelovalna zmogljivost povečala, osno usmerjeni ventilatorji niso več mogli vzdrževati tlaka po tretjem loktu in peč za utrjevanje se je v enem četrtletju dvakrat pregrela. Temeljni vzrok je bil zračni upor, ne pa hitrost ventilatorja. Impeler z nazaj ukrivljenimi lopaticami reši ta problem že na izviru. Njegovo kolo preusmeri tok tako, da zrak zapusti impeler z usmeritvijo in energijo, ki ju kanal lahko izkoristi. Specifikatorji, ki boravijo z vročimi točkami in padci tlaka, pogosto izberejo napačno vrsto ventilatorja, ne pa napačno hitrost. Po nadgradnji so meritve na terenu pokazale, da izhod iz kanala vzdržuje ciljni tlak skozi vse štiri lokte, temperatura v peči za utrjevanje pa se je stabilizirala znotraj predvidenega območja. Tovarna je opazila izboljšavo kot znižanje specifične energije na kubični meter premikanega zraka – ta kazalnik ga evropski kupci spremljajo pri primerjavi stroškov prezračevanja.

Kako deluje impeler z nazaj ukrivljenimi lopaticami v kanalskih sistemih

Geometrija impelera z nazaj ukrivljenimi lopaticami in pot pretoka zraka

Jedro naprave je impeler z nazaj ukrivljenimi lopaticami, kolesce, katerega lopatice se nagnijo stran od smeri vrtenja. Ko se kolesce vrti, zrak vstopa osno v središče in ga centrifugalna sila odmetava navzven. Ker so lopatice nazaj ukrivljene, ostane relativna hitrost zraka na zadnjem robu nizka, kar preprečuje nevarno ločitev pretoka. Impeler z nazaj ukrivljenimi lopaticami tako ohranja stabilno krivuljo tlaka–pretoka tudi takrat, ko se kanal zoži ali se filter začne zamaševati. Prav ta geometrija omogoča, da ista enota dobro deluje v širokem obsegu statičnega tlaka brez pojava surginga ali iskanja stabilne točke. Število lopatic je prilagojeno premeru kolesca, zato ostane hitrostni trikotnik na vhodu približno radialen, kar ohranja majhen kot napadanja v celotnem obratovalnem območju. Majhen kot napadanja omejuje izgubo varnostnega razmika pred prekinjenim pretokom (stall), ki jo pri delnem obremenitvenem načinu kažejo kolesa z naprej ukrivljenimi lopaticami.

Ustvarjanje statičnega tlaka znotraj ohišja

Volutno ohišje pretvarja kinetično energijo impelerja v uporabni statični tlak. Pri oblikovanju z nazaj ukrivljenimi lopaticami so hitrost konice lopatice in oblika ohišja usklajeni tako, da se tlak povečuje gladko, ne pa v vrhovih. Nazaj ukrivljen ventilator zagotavlja to rezervo z ravnim krivuljo moči, kar ščiti pogon, kadar omejuje cevovod. Višji statični tlak omogoča zraku, da premaga trenje v dolgem cevovodu ter prebije ovire, kot so obrati, zapirne klape in izmenjevalniki toplote. Industrijski sistemi prezračevanja temeljijo na tej rezervi, saj dejanski cevovodi vključujejo filtre, ki se s časom zamašujejo in povečujejo zahtevan tlak. Izsledna izguba tlaka znotraj volutnega ohišja narašča s kvadratom hitrosti, zato usklajena voluta več kinetične energije konice lopatice pretvori nazaj v uporabni statični tlak, namesto da bi se spremenila v toploto na steni ohišja.

Nepreobremenitveno obnašanje za omrežja cevovodov

Koleso z naprej ukrivljenimi lopaticami lahko povzroči naraščajoč tok, ko sistem zmanjšuje pretok, kar ogroža preobremenitev motorja. Impeler z nazaj ukrivljenimi lopaticami kaže nasprotno obnašanje: moč na gredi doseže vrh pri določenem pretoku in nato pada, zato ostane motor v varnem območju, tudi ko se kanal zapira. Zato imajo ventilatorji z nazaj ukrivljenimi lopaticami lastnost, da se ne preobremenijo, kar jih naredi primernimi za dolge, filtrirane cevne sisteme. V primerjavi z osnim ventilatorjem centrifugalno koleso ohranja tlak tam, kjer ga cev potrebuje, namesto da bi izgubilo tlak takoj ob uvedbi ovinka ali filtra. Zato inženirji to rešitev določijo za zahtevne sisteme prezračevanja.

Zračni upor, turbulenco in pravilno izbiro

Viri zračnega upora pri dolgih cevnih sistemih

Vsak meter kanala povzroča trenje, vsak lok, veja ali zapirna klapa pa lokalne izgube. V 40-metrskem cevovodu poljske tovarne so se te izgube nabirale, dokler ni na izhodu padel razpoložljiv tlak. Obrnjena centrifugalna ventilatorja obnovita rezervo, saj njuna krivulja tlaka v odvisnosti od pretoka ostane visoka tam, kjer axialni ventilatorji začnejo izgubljati učinkovitost. Zračni upor se prav tako povečuje zaradi zamašitve filtrov s prahom in zaradi temperaturnih nihanj, ki spreminjajo gostoto zraka. Projektanti, ki prezrejo sistemsko krivuljo, končajo z ventilatorjem, ki se vrti hitro, a premika malo zraka, kar povzroča izgubo energije in nabiranje toplote v procesnem prostoru.

Kako obrnjene centrifugalne lopatice zmanjšujejo turbulenco

Turbulenco je izgubljena energija: vrtinčen, obrnjen pretok, ki segreva zrak in tresi kanal. Kolesa z naprej ukrivljenimi lopaticami ustvarjajo močne vrtinče na koncih lopatic, še posebej pri delovni obremenitvi pod nazivno. Nazaj ukrivljen ventilator uporablja kot lopatic, da ohrani prileganje pretoka, zato je vrtinčna sled za vsako lopatico majhna in urejena. Nižja turbulenco pomeni nižjo raven hrupa in manjšo vibracijo, ki se prenaša v konstrukcijo. Za obrat, ki deluje neprestano, ti tiho in enakomerno pretakanje zmanjšata utrujenost ležajev in tesnil ter ohranita predvidljivost prezračevalnega sistema pri spreminjajočih se obremenitvah.

Določanje velikosti, namestitev in vzdrževanje ventilatorja

Pravilna izbira se začne z karakteristiko sistema, ne s številko v katalozu. Inženirji izmerijo skupno dolžino kanalov, preštejejo laktke in ocenijo padec tlaka skozi filter ob koncu njegove življenjske dobe. Izbrati je treba ventilator z nazadnje ukrivljenimi lopaticami tako, da leži njegova najvišja učinkovitost blizu pričakovane obratovalne točke, kar zagotavlja rezervo za poletne visoke zunanje temperature. Standardi, kot so IEC 60034 in EN 60335, določajo zahteve za izolacijo motorja in njegove toplotne meje, medtem ko oznaka CE potrjuje skladnost z evropskimi zahtevami. Enoto je treba namestiti na trdno podstavek, vhodni obroč poravnati z flančem kanala in namestiti predfilter za zaščito impelera. Mesečni pregledi vibracij in temperature ter preverjanje tesnila ohišja z zaščitnim razredom IP54 omogočajo zaznavo napak pred izpadom in ohranjajo učinkovitost leta.

Povzetek

Industrijske kanalizacijske omrežja živijo ali umirajo glede na tlak. Obrnjena centrifugalna ventilatorska kolesa si zaslužijo svoje mesto, ker geometrija rotorja zagotavlja stabilen statični tlak, nizko turbulenco in delovanje brez preobremenitve, kar omogoča delovanje tudi pri zastrupljenih filterjih in dolgih cevnih razvodih. Pravilno dimenzioniranje glede na dejansko karakteristiko sistema, čista namestitev in redni pregledi omogočajo, da prezračevalni sistem ohrani učinkovitost brez nepričakovanih obremenitev motorja. Za kupce, ki določajo ventilatorje po Evropi, Rusiji in Indiji, ostaja obrnjeno centrifugalno kolo praktičen odgovor na stalno zračno upornost v zahtevnih kanalizacijskih razvodih.

Pogosto zastavljena vprašanja

Vprašanje 1

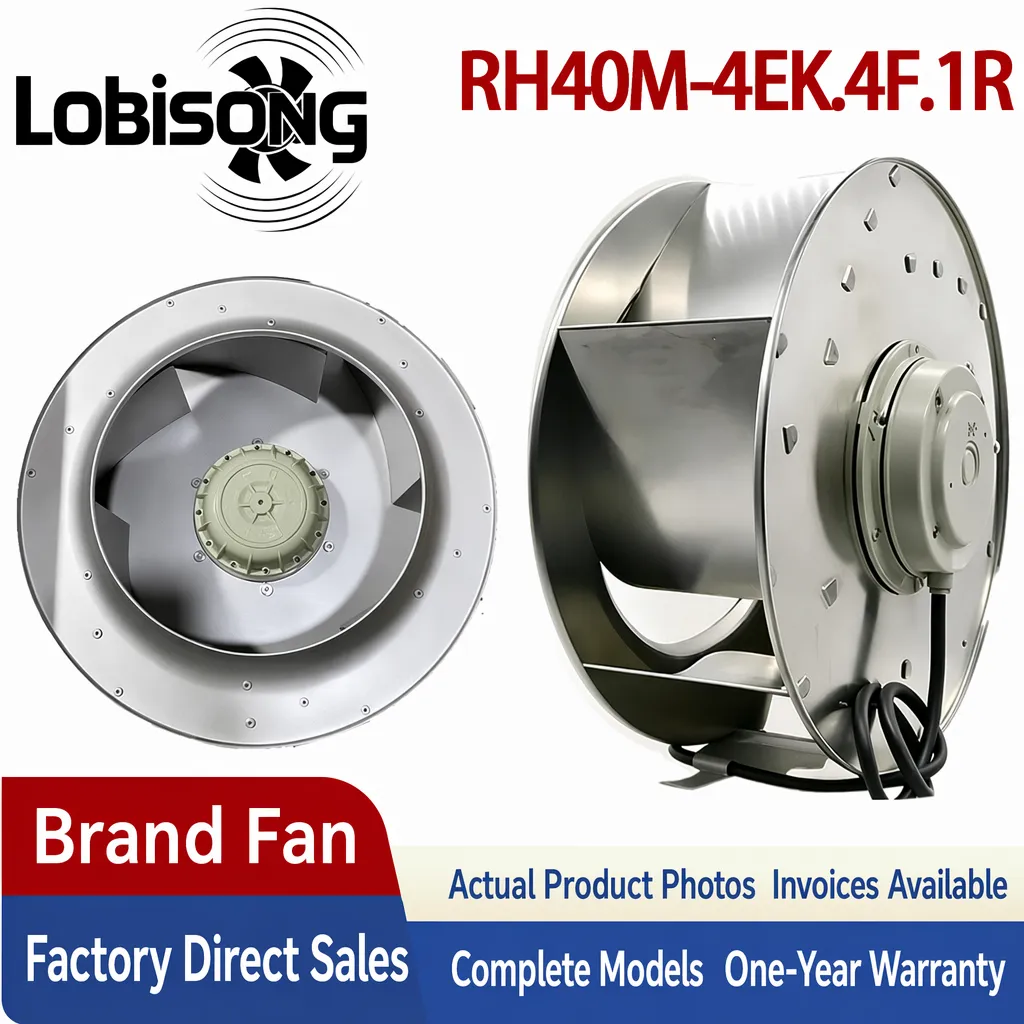

Kaj določa centrifugalni ventilator z nazaj ukrivljenimi lopaticami? Ventilator z nazaj ukrivljenimi lopaticami je centrifugalni ventilator, pri katerem se lopatice ukrivljajo stran od smeri vrtenja. Ta oblika ohrani prileganje tokov zraka, zmanjša turbulenco in učinkovito ustvarja statični tlak. Krivulja moči brez preobremenitve ohranja tok skozi motor v varnih mejah, tudi kadar se kanal zoži. V industrijski ventilaciji ta ventilator potiska zrak skozi dolge cevovode in filtre, kjer osni ventilatorji izgubijo tlak. Lobisong te kolesa združuje z brezkrtačnimi zunanjimi rotorji, navitji iz čistega bakra ter skladnostjo s standardi CE/IEC za globalne B2B kupce.

Vprašanje 2

Zakaj impeler zmanjšuje turbulenco v kanalih? Nazadnje ukrivljen kot lopatic omogoča, da zrak zapusti kolo z nizko relativno hitrostjo, zato ostane vsako lopaticno vrtinasto območje majhno. Tok ostane prijeten namesto, da se loči v vrtince, ki treseta kanal. Manjša turbulenca pomeni stabilnejši tlak in tišje delovanje pri delni obremenitvi. V filtrirani prezračevalni napravi ta urejen tok ščiti ležaje in tesnila pred utrujenostjo, kar zagotavlja predvidljivo delovanje, ko se filtri zamašujejo in se krivulja sistema premika med proizvodnjo.

Vprašanje 3

Kako naj se določi statični tlak za prezračevalni sistem? Začnite z karakteristiko sistema, ne s kataloškim podatkom. Izmerite skupno dolžino kanalov, preštejte laktne spojke in ocenite padec tlaka skozi filter ob koncu njegove življenjske dobe. Izberite enoto, katere najvišja učinkovitost leži blizu pričakovane obratovalne točke, z rezervno zmogljivostjo za poletne vročine. Standarda IEC 60034 in EN 60335 določata toplotne meje motorjev, medtem ko oznaka CE potrjuje skladnost z evropskimi predpisi. Nanašanje karakteristike ventilatorja na karakteristiko kanalov odpravi ugibanje in prepreči tako izgubo električne energije kot pomanjkanje zraka v procesih.

Vprašanje 4

Ali lahko ta ventilator deluje neprekinjeno? Da. Natančni ležaji, čiste bakrene navitja in brezkrtačni zunanji rotor motor omogočajo neprekinjeno obratovanje v celotnem obsegu nazivnih temperatur. Krivulja brez preobremenitve preprečuje vrhove toka, ko se kanal zapre, kar ščiti pogon. Mesečni pregledi vibracij in temperature zaznajo napake pred izpadom. Z ohišjem IP54 in predfiltri za ohranjanje čistosti impelera ti enoti ohranjajo učinkovitost leta v zahtevnih industrijskih prezračevalnih aplikacijah.

Vprašanje 5

Kje so ti ventilatorji nameščeni v industrijskih obratih? Pogosti lokacije vključujejo ventilatorje za filtre v ohišjih za hlajenje frekvenčnih spremenljivih gonilnikov (VFD) in invertorjev, sušilne peči, ročne cevi za odstranjevanje prahu ter procesno prezračevanje, ki oskrbuje dolge kanalske raztege. Kjer koli mora cevovod vzdržati statični tlak proti filtrom in ovinkom, je primerna kolesna enota z nazaj ukrivljenimi lopaticami. Lobisong dobavlja prilagojene motorje za Evropo, Rusijo, Indijo in Ameriki, s CAD risbami po zahtevi ter certifikati skladnosti z zahtevami CE, UKCA, CCC in IEC za preprosto uvoz in vzpostavitev.
