Katera pametna nadzorna funkcija je integrirana v ventilatorje in gonilnike EC nove generacije

Nove generacije eC ventilatorji in gonilniki združujejo elektronsko komutirani motor z vgrajenim krmilnikom in tako hladilno napravo spremenijo v omrežni senzorski vozel. Ta premik je pomemben za kupce v Evropi, Rusiji, Indiji in Ameriki, saj zdaj zanesljivost ohišij in ohišij frekvenčnih spremenljivih gonilnikov (VFD) ni odvisna le od pretoka zraka, temveč tudi od podatkov v realnem času. V naslednjih razdelkih je pojasnjeno, katero nadzorovanje je vgrajeno, zakaj deluje in kako ga zanesljivo namestiti.

Kako se EC motorji integrirajo v pametno nadzorovanje

Vgrajeni krmilnik in komutacijska logika

Sovremena eC ventilatorji in gonilniki paket namesti pogonsko elektroniko neposredno na ventilator. EC motor uporablja brezkrtačno zunanjo rotorjevo konstrukcijo, pri kateri krmilnik prek točne komutacije preklopi fazo statorja. Namesto zunanjega spremenljivega frekvenčnega gonilnika gonilnik zazna položaj rotorja in regulira tok. Prav ta integracija omogoča neprekinjeno spremljanje: isti krog, ki vrti impeler, vsak cikel meri napetost, tok in delovno stanje. Čiste bakrene navitve in natančni krogelni ležaji omejujejo nastajanje toplote za stabilne dolgoročne meritve.

Povratna informacija s Hallovega senzorja in signal hitrosti

Znotraj motorja senzor Hall spremlja položaj magnetnega polja in vrne signal povratne informacije o hitrosti. Ta signal omogoča krmilniku, da vzdržuje ciljno vrtljajočo frekvenco (rpm), hkrati pa omogoča nadrejenemu PLC-ju potrditev, da se ventilator dejansko vrti. Ko PWM vhod prilagodi ciljno vrednost, EC motor odzove z natančnostjo zaprte zanke. Če izmerjena hitrost pade pod ukazano vrednost, sistem zazna stanje zaklenjenega rotorja ali zamašitve impulzne kolesa, preden se temperature povečajo. Takšne povratne informacije spremenijo pasivni hladilnik v samoporočajočo komponento. Za kupce, ki ocenjujejo eC ventilatorji in gonilniki , zaznava zaklenjenega rotorja in zaznava zamašitve impulzne kolesa poenostavita oddaljeno odpravo napak: tehnik lahko preveri zdravje ventilatorja prek PLC-ja brez odpiranja ohišja, medtem ko sled rpm zagotavlja jasen zapis napake za ekipa za vstop v obratovanje.

Komunikacija prek Modbusa in RS485

Za omrežja v ohišjih, eC ventilatorji in gonilniki izpostavitev nadzora prek Modbusa prek RS485. En sam vodnik pošilja povpraševanja več ventilatorjem za obratno frekvenco, tok, temperaturo in stanje alarmov brez dodatnega kabljenja. Ta zaporedna povezava ohrani namestitev preprosto, hkrati pa zagotavlja podatke, ki jih zahteva sistem za upravljanje stavb. Skladnost s standardi CE, IEC in EN pomeni, da komunikacijski sloj izpolnjuje električne in EMC zahteve evropskih kupcev. Z enotnim protokolom ekipe za vzdrževanje preberejo podatke o vsakem ventilatorju na enem zaslonu.

Kateri nadzorni ukrepi zaščitijo sistem

Toplotna zaščita in alarm preobremenitve

Topska zaščita je osrednji element varnega obratovanja. Krmilnik spremlja temperaturo navitja in vhodni tok; kadar koli ena od teh vrednosti preseže omejitev, sproži toplotno preobremenitveno izklopno funkcijo in aktivira izhod za alarm. Prekomerni tok ali zaznana blokada rotorja se zaznata v milisekundah, kar omogoči izklop napajanja pred poškodbo izolacije. V enem primeru v jeklarni je stara ventilatorska naprava z nespremenljivo hitrostjo delovala, dokler prah ni zamašil impelera in napaka v pogonskem sistemu ni ustavila proizvodne linije. Z nadzorom se ista zamašitev že v nekaj sekundah sproži alarm, tako da osebje lahko filter počisti, preden se ustavi proizvodnja. Kontakt za alarm lahko aktivira centralni opozorilni sistem ali zaporedje varnega izklopa.

Senzorsko zaznavanje temperature in prilagodljiva hitrost

Krmilna logika teh elektronsko krmiljenih ventilatorjev uporablja zaznavanje temperature okolice in motorja za spreminjanje hitrosti. Zjutraj, ko je hladno, se ventilator upočasni; med vrhunskim obremenitvijo pa pospeši na najvišje obratne na minuto. Krmiljenje s spremenljivo hitrostjo prilagaja pretok zraka dejanski toplotni obremenitvi, kar izboljša učinkovitost in zmanjša porabo energije. Ista podatkovna zaznava oskrbuje tudi glavni sistem, zato operaterji vidijo toplotne trende namesto le enega samostojnega stanja vklopljeno/izklopljeno. Ta vidnost omogoča pametnejše načrtovanje prezračevanja ohišja ter stabilnejše temperature komponent skozi celo leto.

Signali prediktivnega vzdrževanja

Za te integrirane ventilatorje neprekinjeno spremljanje ustvarja podatke o trendih, od katerih je odvisna prediktivna vzdrževalna strategija. Počasen naraščaj tokovnega odvzema ali padajoče obratne frekvence pri stalni PWM-nastavitvi pogosto predhoduje obrabi ležajev. Zgodnje zaznavanje tega odmika omogoča obratku načrtovati zamenjavo med načrtovanimi prekinitvami namesto reagiranja na okvaro. Skupaj z zaščito IP54 proti vdiranju tujkov in tesnimi ležaji povečuje opozarjanje življenjsko dobo naprave. Vzdrževanje se tako spremeni iz nujnega ukrepa v načrtovano nalogo. Poleg ležajev lahko stalno zmanjševanje pretoka zraka pri stalni obratni frekvenci kaže na zamašen filter ali starajočo se karakteristiko gonilnika. Ena hrana proizvajajoča tovarna je uporabila te dnevniške zapise za zamenjavo obrabljene enote med načrtovano ustavitvijo in s tem preprečila okvaro ob vrhunskem obremenitvenem času.

Kako določiti in namestiti za omarice spremenljivih frekvenc

Prilagoditev gonilnika in ventilatorja za varčevanje z energijo

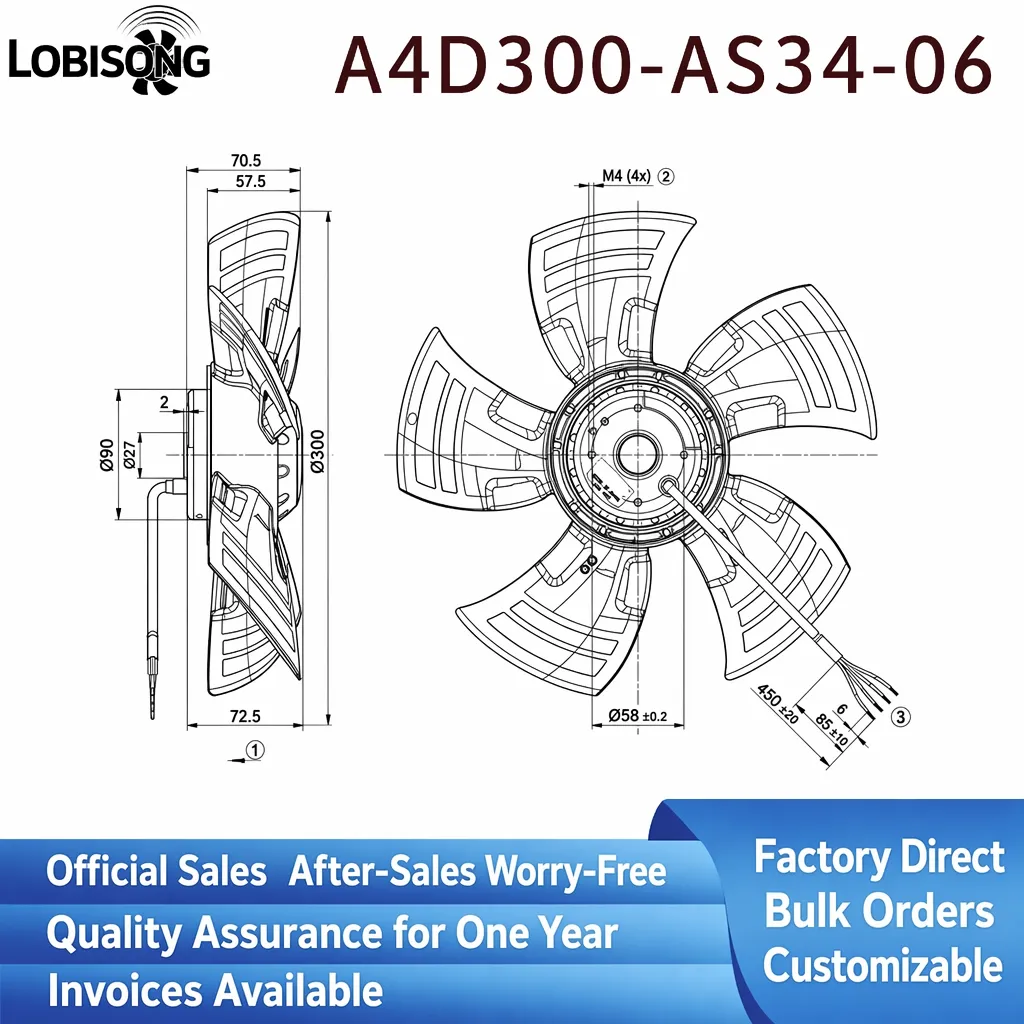

Specifikacija eC ventilatorji in gonilniki začne z toplotno obremenitvijo, ne s kataloško številko. Ujemanje pretoka zraka in statičnega tlaka ventilatorja z razpršitveno potrebo ohišja, nato pa logika spremenljive frekvence vzdržuje najmanjšo hitrost, pri kateri ostanejo komponente v predpisanih mejah. Ker EC motor izogiba zunanjim izgubam spremenljive frekvence in teče le toliko hitro, kot je potrebno, se energijske varčevalne ugodnosti nabirajo skozi tisoče ur obratovanja. Zahtevajte risbe CAD ter preskusne podatke IEC in EN pred izdajo in potrdite, da se register mapa ujema z PLC.

Kontrolni seznam za pregled in vzdrževanje

Po namestitvi preverite priključke alarmov in potrdite, da Modbus registri vračajo trenutne vrednosti. Impelersko kolo preverite za prah vsak kvartal in potrdite, da se obrati na minuto (rpm) ujemajo z ukazom PWM. Preverite tesnilo in tesnjenje ohišja, da ostane učinkovita zaščita pred prodorom, ter pregledajte zabeležene trende toka za počasen naraščaj. S temi koraki spremenite vgrajeno spremljanje v delujočo varnostno funkcijo namesto neuporabljene možnosti. Kratka kontrolna lista za vzpostavitev prepreči večino nepričakovanih težav na terenu in zaščiti zaprto opremo pred tiho pregrevalno. Kupci, ki standardizirajo eC ventilatorji in gonilniki na več ohišjih, pridobijo en tip rezervnega dela in en zaslon za spremljanje, kar zmanjša dolgoročne stroške podpore in poenostavi preskus sprejema.

Povzetek

Izbira eC ventilatorji in gonilniki z integriranim nadzorom spreminja način, kako kupec upravlja hlajenje ohišja. Povratna informacija o hitrosti, alarmi in vidnost prek Modbusa omogočajo ekipam zgodnje odkrivanje tveganj, medtem ko vgrajena toplotna zaščita in regulacija hitrosti zmanjšata porabo energije ter ščitita motor. Za globalne B2B projekte predstavljajo ti ventilatorji praktično osnovo za zanesljivo hlajenje ohišij spremenljivih frekvenc, saj so skladni s standardi CE, IEC in EN ter imajo samoporočevalno inteligenco.

Pogosto zastavljena vprašanja

Vprašanje 1

Kateri funkcije pametnega nadzora so vgrajene v ventilatorje EC nove generacije? Novi ventilatorji EC in gonilniki vključujejo krmilnik, ki poroča o hitrosti, toku, temperaturi in stanju alarma. Senzor Hall zagotavlja povratno informacijo o hitrosti, podatki pa se prenašajo na PLC prek Modbusa po vmesniku RS485. Toplotna zaščita se aktivira ob preobremenitvi in posreduje signal glavnemu sistemu. To omogoča operaterjem potrditi, da hlajenje deluje, ter zaznati zastoj pred nastankom prekomerne toplote, s čimer se ventilator spremeni v nadzorovano vozlišče.

Vprašanje 2

Zakaj EC motor potrebuje vgrajeni gonilnik za spremljanje? Gonilnik je nameščen na ventilatorju in preko komutacije bere položaj rotorja, zato že vsak cikel meri tok in napetost. Ista vezje poroča o obratovalnem stanju brez dodatnih senzorjev. Zunanji spremenljivi frekvenčni gonilnik ne more neposredno videti notranjosti motorja. Zato vgrajena elektronika omogoča zaprto zanko nadzora in podatkovno avtobuso, potrebno za prediktivno vzdrževanje, v enem kompaktnem paketu.

Vprašanje 3

Kako toplotna zaščita preprečuje poškodbe ohišja? Krmilnik neprestano spremlja temperaturo navitja in vhodni tok. Pri prekomernem toku ali zaklenjenem rotorju aktivira toplotni prekinjevalnik in zaznani alarm v milisekundah. Napetost se izklopi, preden se poslabša izolacija. Na prašnih ali vročih lokacijah to preprečuje tiho pregrevanje. Kontakt za alarm lahko sproži centralno opozorilo ali varno izklop, kar ščiti tako ventilator kot opremo v ohišju.

Vprašanje 4

Ali lahko Modbus komunikacija deluje brez ločenega spremenljivega frekvenčnega gonilnika? Da. Ti ventilatorji imajo vgrajeni krmilnik, zato se Modbus prek RS485 neposredno poveže z sistemi za upravljanje stavb. Za nadzor hitrosti ali spremljanje ni potreben zunanj spremenljiv frekvenčni gonilnik. En sam vodnik (bus) pošilja povpraševanja več ventilatorjem za obratje na minuto (rpm), tok in stanje alarmov. Skladnost s standardi CE, IEC in EN zagotavlja, da ostane povezava znotraj predvidenih mej elektromagnetne združljivosti (EMC) in varnosti za evropska mesta.

Vprašanje 5

Kje naj kupci preverijo spremljanje pred nakupom? Zahtevajte poročila o preskusih IEC in EN ter CAD risbe, nato med vzvajanjem potrdite izhodne signale alarmov in zemljevid Modbus registrov. Preverite, ali se obrati na minuto (rpm) ujemajo z ukazom PWM in ali glavni sistem bere trenutno temperaturo ter tok. Preverite tesnilo ohišja in stopnjo zaščite IP54, da je zaščita pred prodorom zagotovljena. Kratka kontrolna lista zagotovi, da spremljanje dejansko deluje v praksi.
