Prečo špeciálne vyrobený ventilátor s dozadu naklonenými lopatkami spĺňa špeciálne požiadavky na tlak vzduchu v čistých miestnostiach pre farmaceutický priemysel

Farmaceutické čisté miestnosti sa posudzujú podľa hodnôt, ktoré sa nikdy nestabilizujú. Rozdiely tlakov medzi miestnosťami, doba obnovy a počet častíc sa nachádzajú v rámci validovanej hranice – a vetračné zariadenia buď túto hranicu udržiavajú, alebo ju porušujú. Štandardné ponúkané modely z katalógu zvyčajne nevyhovujú, pretože každá jednotka má iné zaťaženie filtra, dĺžku potrubia a postupnosť vzduchových uzáverov. Práve tento medzerový priestor je miestom, kde sa výrobca špeciálnych ventilátorov s dozadu sklonenými lopatkami zapája do návrhového procesu namiesto toho, aby len dodával hotové zariadenie – tvar charakteristiky ventilátora prispôsobuje tlakovému reťazcu, ktorý musí prevádzka preukázať počas kvalifikácie.

Rozdiely tlakov rozhodujú o zhode čistých miestností

Ako štandardy ISO 14644 a GMP ovplyvňujú tlakový reťazec

Klasifikácia podľa ISO 14644 stanovuje limity častíc a dodatky k GMP tieto limity premenia na prevádzkové pravidlá: merateľný rozdiel tlakov medzi susednými triedami, zvyčajne 10 až 15 Pa, plus zdokumentované obnovenie po otvorení dverí. Kaskáda funguje ako reťazec, ktorý sa rozbieha od chodby cez vzduchovú komoru do miestnosti na plnenie, pričom každý článok závisí od objemového prietoku, ktorý prekonáva odpor v predvídateľnom bode na charakteristike ventilátora. Výrobca špeciálne navrhnutých ventilátorov s opačne naklonenými lopatkami vychádza z tohto reťazca namiesto z nominálnej hodnoty objemového prietoku, pretože rovnakých 3 000 m3/h môže dosiahnuť veľmi rozdielny statický tlak v závislosti od zaťaženia HEPA filtra a geometrie potrubia. Koncové filtre zvyšujú odpor so zvyšujúcim sa zaťažením, preto jednotka dimenzovaná len pre podmienky čistého filtra stratí svoj rozdiel tlakov dlho pred výmenou filtra.

Čo sa stane, keď sa gradient posunie

Strata diferenciálneho tlaku zvyčajne neklesá náhle. Tlak klesne o niekoľko pascalov, dvere sa otvárajú ľahšie a prúdenie vzduchu cez práh sa stane neutrálne alebo sa obráti. Preto prestane existovať bariéra medzi chodbou triedy C a oblasťou triedy B a krížové kontaminácie sa stanú zaznamenanou odchýlkou namiesto teoretickej obavy. Inšpektori analyzujú trendové údaje, preto pomalý pokles sa objaví ako otázka v zázname o dávke: ktoré dávky boli vystavené riziku a či stratégiu kontroly kontaminácie stále možno považovať za účinnú? Náklady rastú rýchlo – kvôli produktom umiestneným do karantény, opätovnej validácii postihnutého priestoru a pozorovaniam, ktoré nasledujú po inšpekcií miesta až do ďalšej auditu. Výber ventilátora je kritickým krokom v celom tomto procese, preto sa zvyčajne pred finalizáciou potrubných sietí zapája výrobca špeciálne navrhnutých ventilátorov s dozadu sklonenými lopatkami.

Ako impeler s dozadu sklonenými lopatkami udržiava stabilnú charakteristiku

Geometria lopatiek a vlastnosť neprehĺbenia výkonu

Ostré listy s náklonom dozadu sa pohybujú proti smeru rotácie a uvoľňujú vzduch s nižšou relatívnou rýchlosťou ako geometria s listami zakrivenými dopredu. V kryte je potrebné obnoviť menej kinetickej energie, čo zvyšuje štatickú účinnosť a vyrovnáva užitočný rozsah krivky. Pre čisté miestnosti je rozhodujúcou vlastnosťou charakteristika výkonu bez preťaženia: keď odpor stúpa v dôsledku zaštiepenia filtra, absorbovaný výkon dosiahne maximum a potom klesne namiesto toho, aby sa nekontrolovane zvyšoval, čím sa udrží motor v jeho tepelných limitoch bez potreby umelého zníženia výkonu. Strmá tlaková krivka v blízkosti pracovného bodu tiež znamená, že malé zmeny odporu v systéme spôsobia len malé zmeny prietoku, a výrobca špeciálnych ventilátorov s listami zakrivenými dozadu túto vlastnosť využíva tak, že regulátor tlaku pracuje s predvídateľným aktuátorom namiesto nestabilného, „hľadajúceho“ ventilátora.

Voľba motora, pohonu a ložísk za stabilným štatistickým tlakom

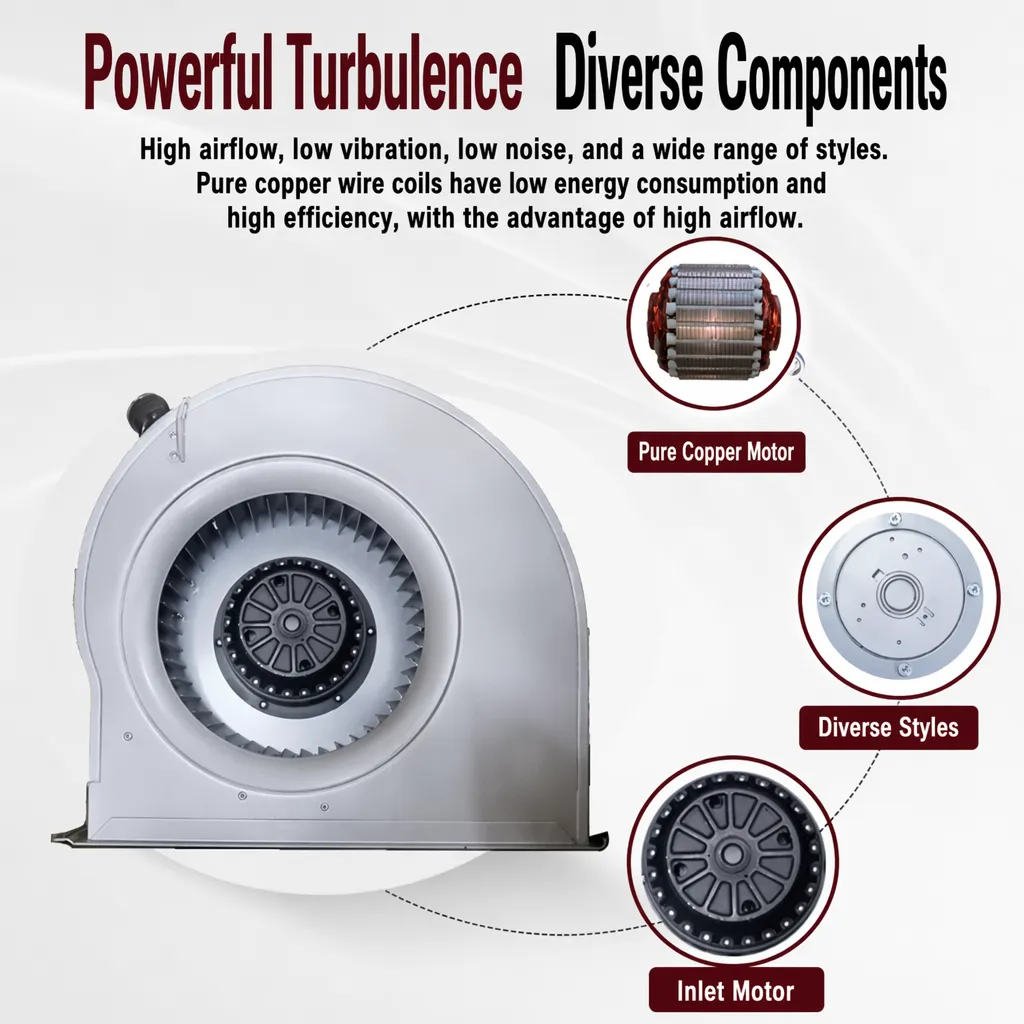

Aerodynamika prináša výhody len vtedy, keď pohonný systém udržiava konštantnú rýchlosť. Bezkartový motor s vonkajším rotormi má magnetické usporiadanie umiestnené okolo statora, čo umožňuje priame namontovanie impelera, kompaktné telo motora a eliminuje potrebu napínať remeň vo vzduchotechnickej jednotke. Vinutia z čistej medi znížia odporové straty a udržia teplotu vinutí na miernom stupni pri nepretržitej prevádzke – čo je dôležité pre jednotky, ktoré pracujú 24 hodín denne. Elektronicky komutovaný (EC) motor uzatvára regulačný okruh: upravuje otáčky podľa signálu 0–10 V alebo Modbus, keď miestne senzory zaznamenajú odchýlku. Presné ložiskové súpravy a vyvážené impelery minimalizujú vibrácie, čím sa predĺži životnosť ložísk a ochránia tesnenia filtra, ktoré vibrácie postupne uvoľňujú. Trieda izolácie a stupeň krytia IP špecifikuje výrobca špeciálne navrhnutých ventilátorov s dozadu sklonenými lopatkami pre prostredia s vystavením dezinfekčným prostriedkom a praním.

Od neúspešného tlakového testu po overenú jednotku

Pozadie, problém a technicky navrhnuté riešenie

Výrobca na zmluvnom základe v strednej Európe rozšíril výrobnú prevádzku pre pevné liekové formy o druhú granulačnú jednotku. Uvedenie do prevádzky prebehlo úspešne pri plnom objeme, avšak zlyhala kaskádová kontrola: vzduchová komora udržiavala tlakový rozdiel len 4 Pa voči chodbe a obnova tlaku po otvorení dverí prekročila schválené časové okno. Nainštalované bežné odstredivé jednotky boli vybrané výhradne na základe ich prietokových parametrov, avšak ich charakteristiky boli ploché práve v tom rozsahu, kde boli od filtra HEPA zaťaženého časticami vyžadované vyššie tlakové hodnoty. Do špecifikácie prevádzkových podmienok boli znovu zapracované dĺžka potrubných úsekov, odpor konečného filtra a plocha netesností dverí. Výrobca špeciálnych odstredivých ventilátorov s naklonenými kolesami dodal dvojvstupné ventilátory s krivkou s väčším sklonom a elektronickou komutáciou (EC), ktoré boli prispôsobené nameralým parametrom systému. Opätovné testovanie ukázalo tlakový rozdiel 15 Pa v oboch stavoch – pri čistom aj zaťaženom filtri – a obnovu tlaku v rámci 20 sekúnd.

Špecifikovanie, kontrola a údržba ventilátorov

Funkčná špecifikácia uvádza oba krajné body životnosti filtra: prietok vzduchu pri čistom odpori a pri konečnom odpori, pričom rozdiel medzi nimi sa musí udržiavať v každom stave. Rozsah okolitej teploty, vystavenie dezinfekčným prostriedkom, typ riadiaceho signálu a požiadavky na zhodu s normami CE alebo IEC eliminujú väčšinu neskorších sporov, zatiaľ čo charakteristika ventilátora s tolerančným pásmom umožňuje overenie na mieste. Pri dodávke potvrďte označenia pre vyváženie, smer otáčania a údaje na typovom štítku, kým sa jednotka nezmizne do priestoru nad stropom. Po uvedení do prevádzky zaznamenávajte rozdielny tlak cez filtre a miestnosti, sledujte spotrebovaný prúd a považujte jeho rast pri stálom prietoku za skoré zaťaženie filtra. Štvrťročná údržba, ktorá zahŕňa kontrolu hlučnosti ložísk, usadenín na obežnom kolese a stavu tesniacich tesnení, umožňuje odhaliť poruchy v čase, keď je ešte možné plánované vypnutie.

Zhrnutie

Regulácia tlaku v farmaceutickej čistej miestnosti je technicky navrhnutý výsledok, nie jednoduché nastavenie. Osi preplnenej turbíny sú zvýhodnené strmou a stabilnou charakteristikou a výkonom, ktorý nepresahuje maximálnu hodnotu, zatiaľ čo bezkartové motory s vonkajším rotormi a elektronická regulácia (EC) udržiavajú túto charakteristiku nezmenenú aj pri znečistení filtrov a zmenách prevádzkových podmienok v miestnostiach. ISO 14644 a prílohy GMP definujú požadované parametre, zatiaľ čo certifikácia podľa IEC alebo EN zabezpečuje, že elektrická stránka systému vyhovuje požiadavkám pri inšpekciách. Spolupráca s výrobcom špeciálne navrhovaných ventilátorov s osou preplnenej turbíny umožňuje presné prispôsobenie charakteristiky ventilátora reálnej charakteristike systému, čím sa kontrola kontaminácie zachováva merateľná po celú životnosť filtrov.

Často kladené otázky

Aký rozdiel tlakov sa má špecifikovať medzi susednými stupňami čistoty v čistých miestnostiach?

Väčšina farmaceutických zariadení je navrhnutá na rozdiel tlaku 10 až 15 Pa medzi susednými triedami čistoty; presná hodnota sa určuje stratégiou kontroly kontaminácie a miestnymi regulačnými požiadavkami. Dôležitejšia než samotná číselná hodnota je podmienka, ktorá s ňou súvisí: rozdiel tlaku musí byť udržaný pri konečnom odpori koncových filtrov a zatvorených dverách; obnova po otvorení dverí musí prebehnúť v rámci overeného časového okna.

Prečo sa na reguláciu tlaku v čistých priestoroch hodí impelér s náklonou dozadu?

Lopatky s náklonou dozadu poskytujú strmšiu a stabilnejšiu krivku tlaku a charakteristiku výkonu bez preťaženia. Keď sa filtre HEPA zaťažujú a odpor systému stúpa, prietok sa mení postupne a spotrebovaný výkon dosahuje vrchol namiesto toho, aby stúpal bez obmedzenia. Regulačné slučky reagujú hladko, statický tlak zostáva v rámci tolerancie a motor pokračuje v prevádzke v rámci svojho tepelného návrhu namiesto toho, aby sa približoval k tepelnej ochrane.

Ako môže statický tlak zostať stabilný pri zaťažovaní filtrov?

Praktickou odpoveďou je dimenzovanie vzhľadom na celý systémový rad namiesto jediného prevádzkového bodu. Prietok vzduchu sa špecifikuje pri čistom a konečnom odpori filtra, EC motor s riadením otáčok uzavretou slučkou upravuje výstup podľa údajov diferenciálneho tlakového senzora o posune a strmá charakteristika ventilátora obmedzuje straty prietoku. Sledovanie absorbovaného prúdu spolu s diferenciálnym tlakom filtra odhaľuje zaťaženie ešte pred tým, ako sa kaskáda oslabí.

Ktoré dokumenty je potrebné požiadať pred umiestnením objednávky?

Charakteristika ventilátora s tolerančným pásmom, zvukové údaje, výkonové údaje motora, zoznam materiálov a vyhlásenie CE alebo IEC pokrývajú väčšinu technických kontrolných potrieb. Rozmerné výkresy a podrobnosti rozhrania riadenia predchádzajú prekvapeniam pri inštalácii. Výrobca špeciálneho ventilátora s dozadu sklonenými lopatkami, ktorý dokáže dodávať tento balík vrátane skúšobných údajov a podpory pre výrobné akceptačné skúšky, skracuje kvalifikačný proces a poskytuje auditorom stopeľný súbor údajov o zariadení.

Znižujú EC ventilátory riziko validácie v čistých miestnostiach?

EC pohony umožňujú počas uvádzania do prevádzky presne nastaviť rýchlosť a neskôr ju upraviť bez zmeny kĺbov alebo tlmičov, takže vyvážený stav zaznamenaný počas overenia možno po servisných prácach presne obnoviť. Nepretržitá spätná väzba zo senzorov miestnosti udržiava kaskádu stabilnú pri zmenách podmienok a nižšia spotreba energie pri čiastkovom zaťažení zníži prevádzkové náklady počas dlhodobých výrobných kampaní.
