LOBISONG LB12038 je kompakten, visoko učinkovit DC osni ventilator, zasnovan za zanesljivo hlajenje v industriji, telekomunikacijah, sistemih ogrevanja, prezračevanja in klimatizacije ter močnostni elektroniki. Njegova ohišna dimenzija 120 × 120 × 38 mm ustreza standardnim namestitvenim zahtevam, brezkrtačni DC motor pa zagotavlja tiho in učinkovito delovanje. Na voljo v napetostnih različicah 12 V, 24 V in 48 V; zagotavlja do 150 CFM pretoka zraka in visok statični tlak. Krilna kolesa iz PBT-a (UL94V-0) in aluminijasto ohišje sta odporna proti toploti in vibracijam. Krogelni ležaji imajo življenjsko dobo 70 000 ur pri 40 °C. Podpira PWM nadzor hitrosti, FG izhod za merjenje vrtilne frekvence in RD alarm. Vgrajene zaščite vključujejo zaščito pred napačno polariteto, prekomernim tokom in samodejno ponovno zagon. Delovni temperaturni razpon: –10 °C do +70 °C. Idealno za omare, strežnike, inverterje in medicinske naprave.

Ključne specifikacije: 120 × 120 × 38 mm | 12 V / 24 V / 48 V DC | 2000–3000 vrt/min | do 150 CFM | 35–50 dB(A) | krogelni ležaji | 70 000 ur | PWM / FG / RD po izbiri.

Izdelovalci plošč ocenjujejo hladilni ventilator glede na tri stvari: ali se ujema, ali je trajen in ali še vedno premika zrak, ko filtri in kanali ustvarjajo upor. LOBISONG LB12038 izpolnjuje vsa tri merila znotraj standardnega ohišja 120 × 120 × 38 mm, zato se ta DC osni ventilator enostavno vstavi v obstoječi izrez brez potrebe po ponovnem oblikovanju ohišja.

Ohišje je litino aluminijasto, kar poveča togost sestava in odvaja toploto od motorja. Impeler je izdelan iz PBT-a, ki ima UL94V-0 certifikat, zato ohranja obliko pri visokih temperaturah in vzdrži vibracije; sedem oblikovanih lopatic učinkovito premika zrak pri končni teži le 301,5 g.

Brezkrtačni enosmerni motor premika impelersko kolesce prek gredi, ki je nameščena na krogličnih ležajih, kar odpravi obrabo krtač in podaljša življenjsko dobo ventilatorjev z vodilnimi ležaji. Ker imajo različice za 12 V, 24 V in 48 V enak izrez, ta enosmerni osni ventilator služi več električnim platformam iz ene mehanske konstrukcije. Za tehnične specifikacije OEM se obrnite na LOBISONG.

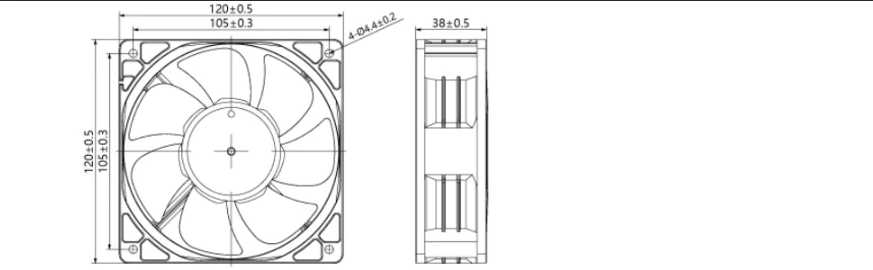

1. Standardna okvirja 120 × 120 × 38 mm ujemajo z obstoječimi izrezi

Okvir 120 × 120 × 38 mm ujema z vzorcem pripenjanja, ki se uporablja pri omarah, stojalih in napajalnikih, zato ta enosmerni osni ventilator zamenja obstoječo enoto brez poseganja v šasijo. Aluminijasta izdelava zagotavlja togost sestava in odvaja toploto stran od motorja.

2. Brezkrtačni enosmerni motor z krogličnimi ležaji

Brezkrtačni motor odpravi obrabo krtač, gred pa teče na krogličnih ležajih namesto na vodilnih ležajih. Rezultat je enosmerni osni ventilator z nizko vibracijo v celotnem območju vrtilnih hitrosti in stabilnim izhodom v opremi, ki se ne more izklopiti za redno vzdrževanje ventilatorjev.

3. Trije napetostni razredi: 12 V, 24 V in 48 V

En mehanski dizajn pokriva tri električne platforme, zato ena sama izrezana plošča zadostuje za opremo, ki temelji na napetosti 12 V, industrijski nadzorni napetosti 24 V ali telekomunikacijski in močnostnoelektronski napetosti 48 V. Pri nabavi se obdrži ena številka rezervnega dela za vsak napetostni razred namesto shranjevanja treh različnih velikosti okvirjev.

4. PWM-kontrola hitrosti z izhodom FG-tahometra in alarmom RD

PWM-kontrola hitrosti omogoča sistemu gostitelja spreminjanje hitrosti ventilatorja namesto delovanja DC-aksialnega ventilatorja na najvišji hitrosti. Izhod FG-tahometra prikazuje dejansko vrtenje, alarm RD pa opozori na zaklenjen rotor pred pregrevalnim stanjem elektronike. Vgrajena je tudi zaščita pred obrnjeno polariteto, prekomernim tokom in samodejnim ponovnim zagonom.

5. Visok pretok zraka v tiho delovno območje 35–50 dB(A)

Odvisno od napetostne različice se ventilator vrti med 2000 in 3000 obrati na minuto in zagotavlja do 150 CFM z akustičnimi emisijami med 35 in 50 dB(A). DC osni ventilator je na voljo v najtišji izvedbi, ki še vedno izpolnjuje toplotni proračun, pri čemer geometrija lopatic in okvirja ohranja statični tlak v primeru gosto polnjene ohišja.

• Industrijske ohišja in ohišja za spremenljive frekvence napajanja (VFD): Pretočna konfiguracija za pogone in krmilne naprave, ki jih ni mogoče zmanjšati, pri čemer ta DC osno ventilator ohranja pretok zraka kljub tesnim notranjim razmikom.

• Strežniki in telekomunikacijska oprema: Racki z visoko gostoto in zunanjih omarih, vključno s sistemi 48 V, kjer napetost ventilatorja ustreza napetosti opremnega avtobusa neposredno.

• Invertorji in močnostna elektronika: Nasiljena konvekcija prek toplotnih izmenjevalcev in magnetnih komponent, kjer mora zrak prebojati ozke reže na rebrih.

• Oprema za ogrevanje, prezračevanje in hlajenje (HVAC): Zrak v enotah za obravnavo zraka, napravah za izrabo toplote iz odpadnega zraka in osušilcih; za neprekinjeno delovanje je izbran enosmerni osni ventilator.

• Medicinske naprave in industrijska območja z veliko prahu: Tiho, nadzorovano hlajenje diagnostične opreme, filtracijskih naprav in sesalnikov prahu v zahtevnih delavnah.

• Optimizacija stroškov neposrednega proizvajalca: Inženiring in cenovna politika neposredno od proizvajalca zmanjšujeta stroške materialne liste (BOM) za stranke OEM; ena številka dela zajema izvedbe ventilatorja za 12 V, 24 V in 48 V.

• Nizka vzdrževalna zahtevnost v dolgem času uporabe: Brezkrtačni motor in krogelni ležaji omogočajo letno delovanje ventilatorja brez mazanja ali zamenjave krtač.

• Prilagojena inženirska podpora: Možnosti za stranke OEM vključujejo dolžino priključnih žic, povezovalnike, PWM, FG in RD nastavitve, različice napetosti ter označevanje z lastno blagovno znamko, tako da je enosmerni osni ventilator prilagojen vaši napravi.

• Stabilna dobava za ponavljajoče se OEM načrte: Vzorci se pošiljajo pred serijskimi naročili, zmogljivost pa zajema preskusne količine ter ponovne izdelovalne urnike z mednarodno dostavo.

V: V katerih napetostnih različicah je na voljo LOBISONG LB12038?

O: 12 V, 24 V in 48 V DC. Vse tri različice imajo enako okvirno dimenzijo 120 × 120 × 38 mm, zato ena izrezana odprtina na plošči zadostuje za vse napetostne različice.

V: Koliko zraka ta DC osno ventilator premakne in kako tiho deluje?

O: Do 150 CFM pri vrtljajih med 2000 in 3000 vrt/min, odvisno od napetostne različice, hrup pa znaša med 35 in 50 dB(A).

V: Ali lahko gostiteljski sistem nadzoruje in spremlja ventilator?

O: Da. Podprta je PWM-regulacija hitrosti, z izhodom FG za povratno informacijo o vrtenju in alarmom RD za odpoved rotorja.

V: Katera varnostna zapiranja in obratovni obseg so podprti?

O: Vgrajena so zapiranja za obrnjeno polariteto, prekomerni tok in samodejni ponovni zagon; ventilator deluje v temperaturnem obsegu od –20 °C do +60 °C, z izolacijo razreda A in krogelkami, ki so zasnovane za 50 000 ur življenjske dobe motorja.
