W jaki sposób niestandardowy wentylator chłodzący szafy spełnia wyjątkowe wymagania rozpraszania ciepła w stojakach audio

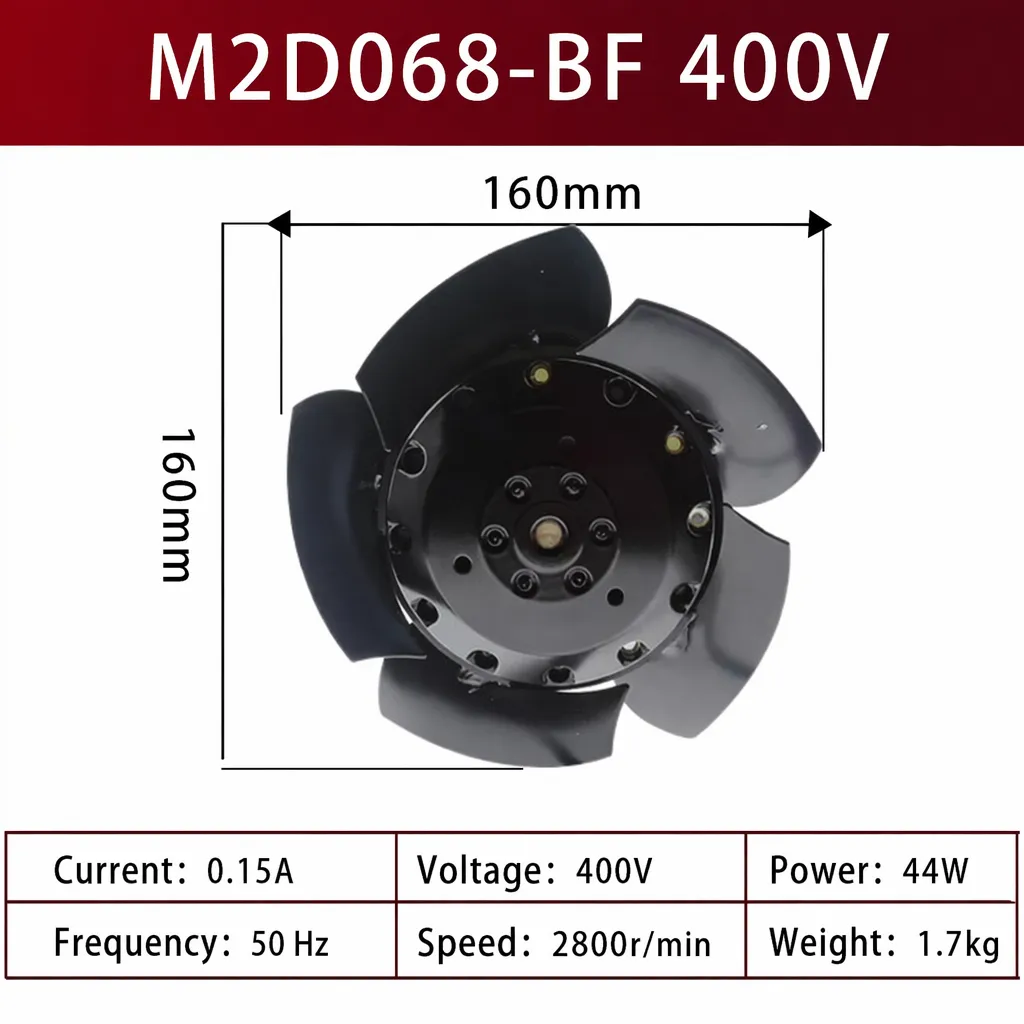

Stojaki audio i nadawcze koncentrują wzmacniacze, jednostki DSP oraz zasilacze w ciasnym metalowym obudowie – a ta koncentracja generuje ciepło, którego większość właścicieli studiów nie przewiduje. Wentylator chłodzenia stojaka audio zaprojektowany specjalnie na ten cel musi przepływać powietrze, nie stając się najgłośniejszym elementem w pomieszczeniu. Prawdziowe wyzwanie inżynierskie dotyczy tu termiki, a nie estetyki: należy chronić wrażliwą elektronikę przed dryfem temperaturowym, jednocześnie utrzymując poziom akustyczny na tyle niskim, aby mikrofon nigdy go nie wykrył. Chłodzenie w tym przypadku to delikatna równowaga między przepływem powietrza, poziomem hałasu i wibracjami – a błąd w jego doborze słychać wcześniej niż widać.

Dlaczego stojaki audio przegrzewają się nawet wtedy, gdy wydają się ciche

Ukryty problem cieplny w studiu

Komercyjna studia postprodukcji wypełniła szafę 42U wzmacniaczami klasy D oraz bankiem sieciowych procesorów audio. Pomieszczenie sterownicze było przyjemne w użytkowaniu, jednak tylna ściana szafy nagrzewała się do stopnia odczuwalnego dotykiem po dłuższych sesjach, a podczas nagrań zaczęły pojawiać się niestabilne przerwy cyfrowe. Po zamontowaniu dedykowanego wentylatora chłodzącego szafę audio – wyposażonego w wolnoobrotowe, duże koło wentylatora i gumowe zawieszenie izolujące – temperatura wydechowa spadła o około 18 °C, a przerwy cyfrowe ustąpiły. Wniosek był prosty: szafa może przegrzewać się, mimo że temperatura w pomieszczeniu pozostaje niska, ponieważ ciepło jest uwięzione wewnątrz obudowy zamiast odpływać przez określony kanał.

Obciążenie cieplne w gęsto wypełnionej szafie

Każdy wzmacniacz i zasilacz przekształca część pobieranego prądu w ciepło odpadowe. W gęstym zestawie sprzętu audio obciążenie to może osiągnąć kilkaset watów za zamkniętą przednią panelową. Bez wyznaczonej ścieżki przepływu powietrza ciepłe powietrze warstwuje się w górnej części i krąży ponownie przez otwory dolne. Utrzymanie temperatury powyżej zakresu dopuszczalnego dla danego urządzenia przyspiesza starzenie się komponentów oraz przesuwa punkty pracy w obwodach analogowych – słuchacze odczuwają to jako brzęczenie lub zmniejszoną rezerwę dynamiki. Zarządzanie temperaturą należy więc traktować jako element integralności sygnału, a nie tylko niezawodności, i zasługuje na taką samą uwagę jak okablowanie czy dostrajanie wzmocnienia.

Jak wentylator chłodzenia zestawu audio działa bez pogarszania jakości dźwięku

Projekt akustyczny i budżet decybelowy

Hałas pochodzący od wentylatora wynika z częstotliwości przelotu łopatek, turbulencji na krawędzi spływu oraz samego silnika. Dobrze zaprojektowane rozwiązanie do montażu w szafie AV wykorzystuje większy i wolniej obracający się wirnik, dzięki czemu taki sam przepływ powietrza jest osiągany przy niższym poziomie hałasu, a większość energii akustycznej przesunięta jest poniżej zakresu rejestrowanego przez mikrofon. Istotniejsze niż dążenie do maksymalnego przepływu powietrza jest określenie wentylatora poprzez jego poziom hałasu w decybelach przy wymaganym przepływie (CFM). Cicha praca osiągana jest przez dopasowanie geometrii łopatek oraz kontrolę prędkości obrotowej wentylatora, a nie przez zwykłe ograniczanie mocy głośnego urządzenia aż do momentu, gdy staje się ono jedynie akceptowalne w pustym pomieszczeniu. Większy wirnik rozprowadza tę samą objętość powietrza na większą liczbę łopatek przy niższej prędkości końcówek, co redukuje wysokoczęstotliwościowy syk, którego mikrofony nie lubią. Dlatego wentylator chłodzący do montażu w szafie audio często przewyższa małe, szybkoobrotowe elementy zarówno pod względem hałasu, jak i przepływu powietrza.

Wibracje, rezonans i izolacja

Wirujące koło przekazuje drgania do ramy stojaka, a ta energia dociera bezpośrednio do mikrofonów i wstępnych wzmacniaczy. Rezonans występuje, gdy częstotliwość obrotowa wentylatora pokrywa się z naturalną częstotliwością drgań panelu, zamieniając cichy brzęk w wyraźny bzyczący dźwięk, który psuje nagranie. Wentylator chłodzący stojak audio powinien być zamontowany na podkładkach tłumiących drgania oraz korzystać z zrównoważonego wirnika, aby drgania pozostawały izolowane od konstrukcji. Poprawna izolacja chroni zarówno jakość nagrania, jak i trwałość połączeń śrubowych, które stopniowo luzują się pod wpływem trwałych drgań.

Wybór i konserwacja odpowiedniego rozwiązania chłodzącego

Dobór przepływu powietrza do obciążenia cieplnego stojaka

Zacznij od całkowitej mocy rozpraszanej wewnątrz szafy oraz maksymalnego wzrostu temperatury, jaki sprzęt może wytrzymać. Szafa o mocy 400 W, której temperatura nie może przekraczać temperatury otoczenia o więcej niż 12 °C, wymaga około 90 CFM przepływu powietrza po uwzględnieniu strat spowodowanych filtrem. Przedmuch nadmiernie wydajny zwiększa hałas i pobór mocy; zbyt słaby nie usuwa ciepła skutecznie. Zażądaj krzywej charakterystyki wentylatora i dopasuj ją do zmierzonego obciążenia cieplnego, ponieważ ogólny „cichy wentylator” rzadko utrzymuje deklarowaną wydajność CFM po zaobleniu filtra kurzem ze studia, włosami zwierząt lub dymem z imprezy na żywo. Wentylator chłodzący szafę audio dobrany w ten sposób zapewnia również zapas wydajności na wypadek letnich wzrostów temperatury otoczenia, dzięki czemu sprzęt pozostaje bezpieczny nawet wtedy, gdy temperatura w pomieszczeniu wzrośnie. Udokumentuj wybraną wartość CFM oraz zmierzone obciążenie cieplne, aby późniejsze rozbudowy można było planować bez konieczności przebudowy całego układu wentylacji.

Instalacja, kontrola i konserwacja

Zamontuj wentylator tak, aby przepychał powietrze od przodu do tyłu lub od dołu do góry, w zależności od konstrukcji otworów wentylacyjnych szafy. W pylnych pomieszczeniach używaj filtrów mywalnych i upewnij się, że stopień ochrony IP urządzenia odpowiada warunkom danego miejsca. Przeprowadzaj inspekcje co kwartał: sprawdzaj, czy wirnik obraca się swobodnie, nasłuchuj nieregularności w pracy łożysk oraz mierz wydajność przepływu powietrza za pomocą prostego anemometru umieszczonego przy wylocie. Wentylator chłodzący szafę audio z precyzyjnymi łożyskami może pracować przez wiele lat – ale tylko wtedy, gdy filtr będzie czyszczony przed jego całkowitym zapchaniem, co uniemożliwiłoby realizację jego podstawowej funkcji chłodzenia. Wentylator chłodzący szafę audio powinien być podłączony do przełącznika termicznego, dzięki czemu uruchomi się wyłącznie w razie potrzeby – oszczędzając energię elektryczną i przedłużając żywotność łożysk. Norma IEC 60529 definiuje kod IP stosowany do określania stopnia ochrony przed wnikaniem.

Co zespoły zakupowe powinny zapamiętać

Określenie chłodzenia dla stojaka audio to problem termiczny i akustyczny, który należy rozwiązać łącznie. Wentylator chłodzący stojak audio uzasadnia swoje zastosowanie wyłącznie wtedy, gdy przepływ powietrza, poziom hałasu oraz izolacja wibracji są dopasowane do rzeczywistego obciążenia cieplnego stojaka i wymagań akustycznych pomieszczenia. Zakup zapewnia wiarygodny rezultat poprzez żądanie danych dotyczących wydajności i poziomu hałasu w decybelach, potwierdzenie zastosowania podkładów izolujących oraz ustalenie od samego początku interwału konserwacji filtra.

Najczęściej zadawane pytania

Pytanie: Ile przepływu powietrza potrzebuje wentylator chłodzący stojak? Odpowiedź: Wielkość wentylatora dobiera się na podstawie całkowitej mocy rozpraszanej przez stojak oraz dopuszczalnego wzrostu temperatury. Stojak o mocy 400 W, który może tolerować wzrost temperatury o 12 °C, potrzebuje po uwzględnieniu strat filtrów około 90 CFM. Zawsze należy żądać od dostawcy krzywej charakterystycznej wentylatora i dopasować ją do zmierzonego obciążenia cieplnego, zamiast wybierać ogólnodostępny cichy wentylator, który często traci wydajność w CFM po zaobleniu się filtra kurzem.

Pytanie: Dlaczego hałas wentylatora ma znaczenie w studiu nagrań? Odpowiedź: Mikrofony rejestrują znacznie więcej niż słyszy ludzkie ucho, a głośny wentylator dodaje stały tonalny tło, które psuje nagrania. Wentylator chłodzący specjalnie zaprojektowany do szaf AV zapewnia wymaganą przepływność powietrza przy niższym poziomie hałasu dzięki zastosowaniu większego, wolniej obracającego się wirnika. Kontrola prędkości obrotowej wentylatora oraz geometrii łopatek utrzymuje poziom dźwięku poniżej wrażliwego zakresu mikrofonów.

Pytanie: Czy wibracje pochodzące od wentylatora chłodzącego mogą wpływać na jakość dźwięku? Odpowiedź: Tak. Wirujący wirnik przekazuje wibracje do ramy szafy AV, a rezonans może wzmacniać je do słyszalnego brzęczenia. Izolowane, tłumione mocowania oraz zbalansowany wirnik zapobiegają przekazywaniu tej energii do wstępnych wzmacniaczy i mikrofonów. Bez izolacji nawet cichy wentylator może pogarszać jakość nagrań poprzez sprzężenie strukturalne ze stojakiem lub biurkiem.

Pytanie: Gdzie należy zamontować wentylator chłodzący w szafie AV? Odpowiedź: Zamontuj go, aby stworzyć przeznaczoną ścieżkę przepływu powietrza – zazwyczaj chłodne powietrze wpływa od dołu lub z przodu, a gorące jest odprowadzane u góry lub z tyłu. Zgodne jest to z naturalnym unoszeniem się ciepła i zapobiega cyrkulacji powietrza. Płyty zamykające oraz uszczelnione otwory kablowe wspierają wentylator chłodzący szafę audio, kierując strumień powietrza przez sprzęt, a nie wokół krawędzi szafy.

Pytanie: Jak często należy konserwować wentylator szafy audio? Odpowiedź: Przeglądaj co kwartał. Sprawdź, czy wirnik obraca się swobodnie, nasłuchaj nieregularności w pracy łożysk oraz zweryfikuj wydajność odprowadzania powietrza za pomocą anemometru. Oczyść lub wymień filtr nadający się do mycia przed tym, jak kurz go zatka. Precyzyjne łożyska działają przez lata, ale tylko wtedy, gdy filtr serwisuje się według ustalonego harmonogramu, a nie dopiero po pojawieniu się pierwszych problemów.
