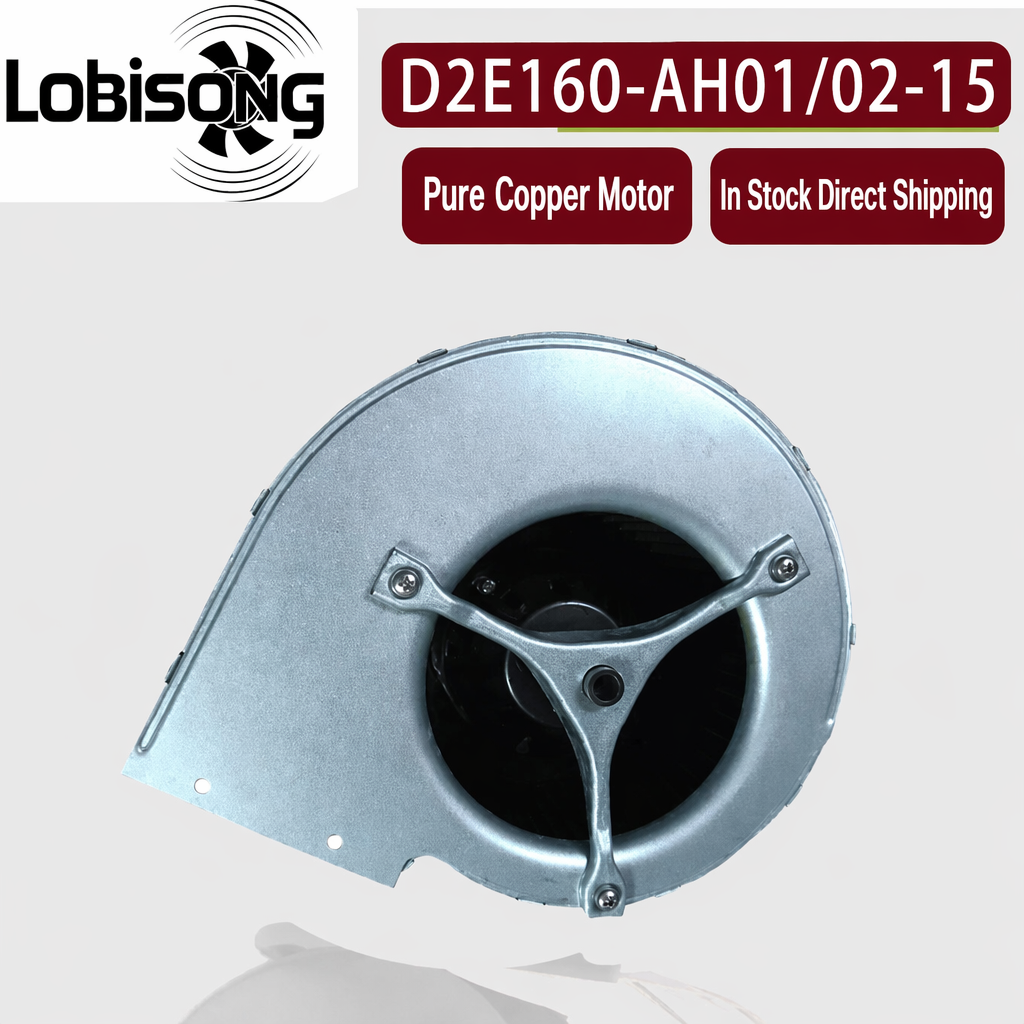

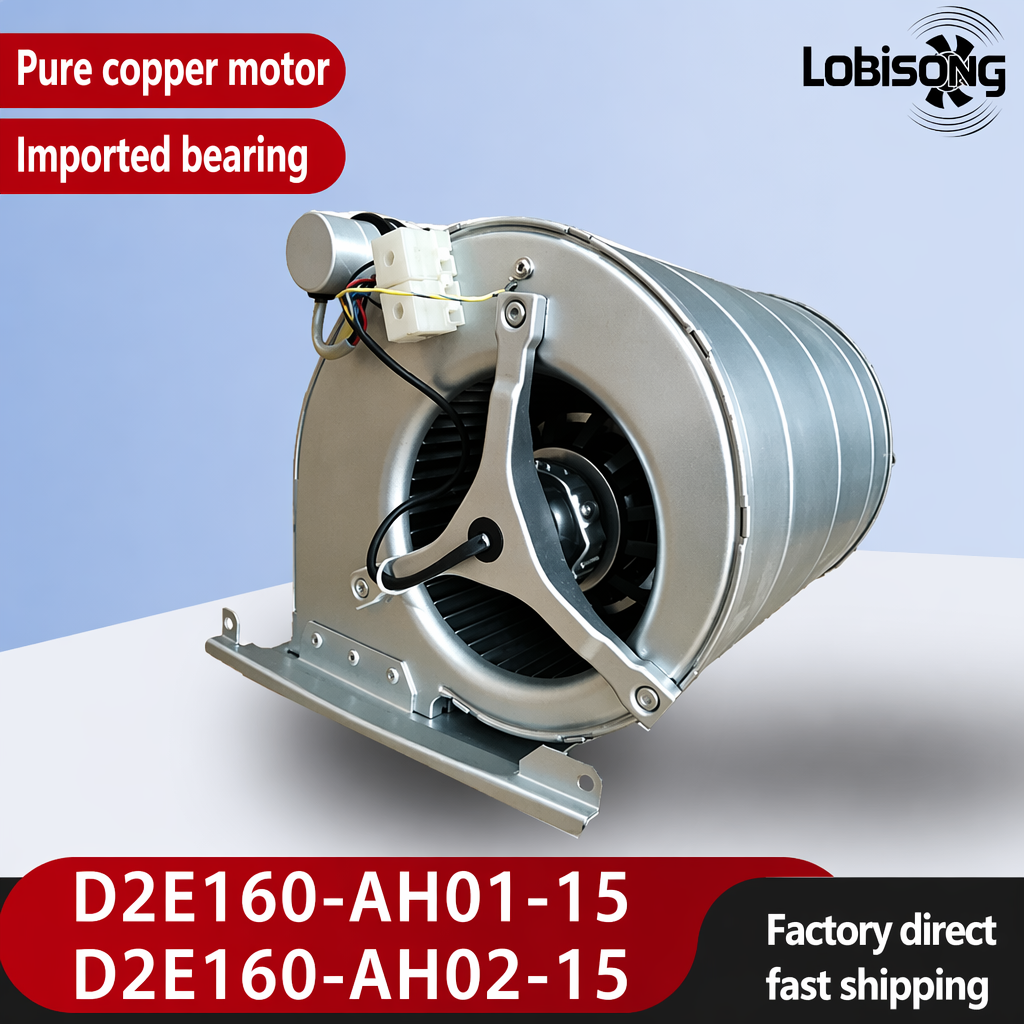

D2E160-AH01-17, D2E160-AH02-15 un 6SL3362-0AF01-0AA1 ir invertora dzesēšanas ventilatoru references elektro šķirņu skapjiem, piedziņas korpusiem, vadības paneļiem un iekārtām, kurām nepieciešams tiešs ass virziena gaisa plūsmas plūsma. Šī D2E160 invertora ventilatoru sērija paredzēta tehniskās apkopes komandām, paneļu būvētājiem un B2B pircējiem, kuriem nepieciešams aizvietot ventilatoru, kas atbilst esošās piedziņas uzstādījuma elektriskajām un mehāniskajām prasībām.

Šī sērija paredzēta vienfāzu 230 V darbībai un 50/60 Hz sistēmām. Apstiprinātās sērijas references ietver 2400–2500 apgr./min., 550–730 W, 2,45–3,2 A, 12 µF darba kondensatoru, minimālo pretspiedienu 390–400 Pa un darba apstākļus no –25 °C līdz +90 °C. Šīs vērtības attiecas uz visu sēriju kopumā, nevis uz katru atsevišķo daļu. Pirms pasūtīšanas vai aizvietošanas pārbaudiet dokumentāciju izvēlētajam D2E160 invertora ventilatoram.

230 V assimetrisks dzesēšanas ventilators pārvieto gaisu vispārīgi paralēli savai rotējošajai asij. Invertora skapī tas var veidot daļu no ceļa, pa kuru gaiss iekļūst caur ieplūdes atveri, pāri piedziņas moduļiem vai elektriskajām sastāvdaļām un uz izplūdes atveres. Galīgais dzesēšanas rezultāts ir atkarīgs no pabeigtā skapja izkārtojuma, tostarp ventilatora orientācijas, ieplūdes laukuma, izplūdes ceļa, iekšējās vadu novietojuma, ventilācijas atverēm, aizsargiem, filtriem un sastāvdaļu izkārtojuma.

Pareiza sastāvdaļas identifikācija ir svarīga piedziņas dzesēšanai. Ventilatori ar līdzīgu kontūru var atšķirties pēc sprieguma, kontaktsavienojuma izvietojuma, rotācijas virziena, kondensatora nepieciešamības, montāžas parauga, gaisa plūsmas virziena vai ekspluatācijas iespējām. SINAMICS aizvietošanas ventilatoru jāsalīdzina ar uzstādītās ierīces etiķeti un attiecīgo dokumentāciju, nevis jāizvēlas tikai pēc vizuālā izskata.

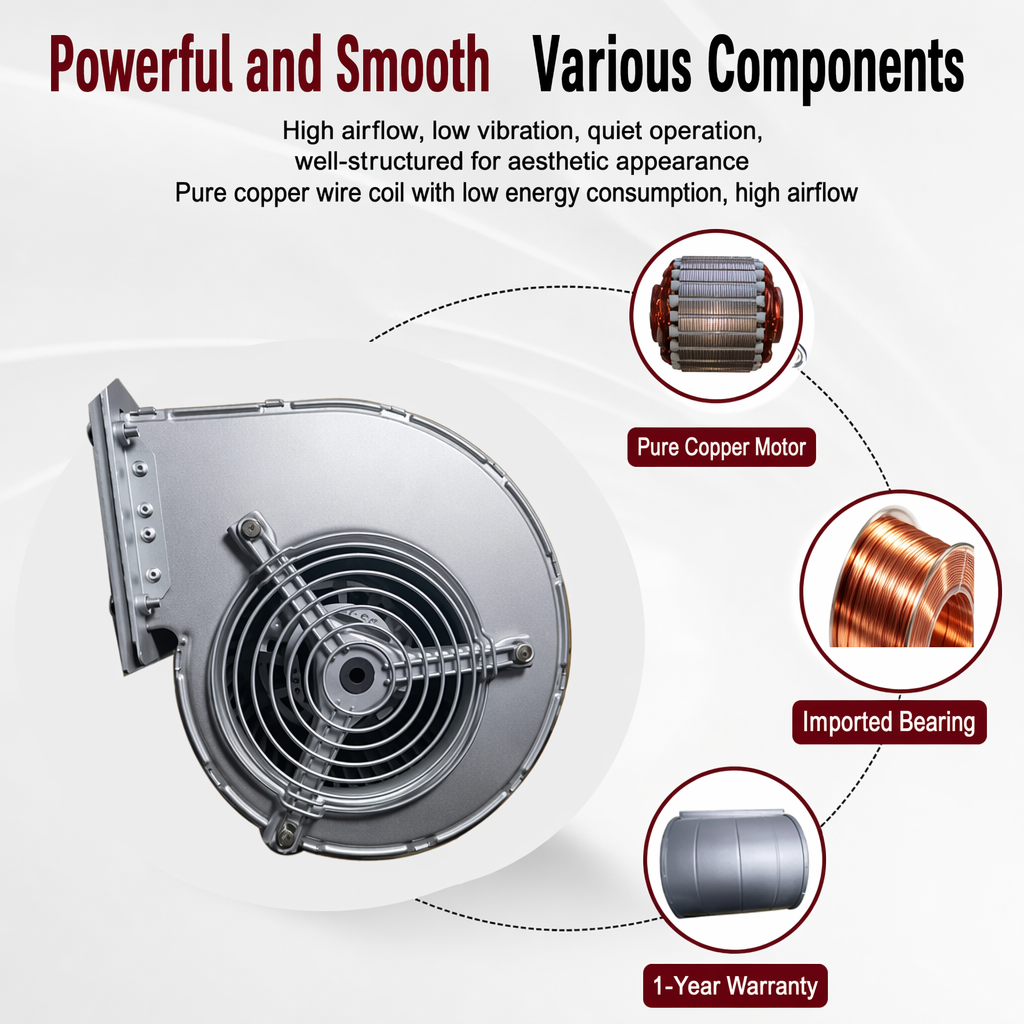

D2E160 invertora ventilatoru ģimene izmanto ārējā rotorā pastāvīgo magnētu bezslidinātāju motoru ar tīra vara tinumiem un importētiem precīzajiem bultskrūvju atbalsta ierīcēm. Šis kompaktais motors-un-ventilators risinājums var tikt novērtēts tiešai iekārtas dzesēšanai. Pirms aizstāšanas pārbaudiet vienfāzu barošanas spriegumu, frekvenci, kondensatora prasības, pieslēguma shēmu, montāžas pozīciju un pieejamo servisa telpu.

Trīs identificētie atsauces numuri: D2E160-AH01-17, D2E160-AH02-15 un 6SL3362-0AF01-0AA1 atbalsta modeļa balstītu izvēli.

Vienfāzu 230 V ģimene: Šī grupa ir norādīta saderīgām vienfāzu 230 V lietojumprogrammām.

50/60 Hz apsegs: Šo sēriju var novērtēt saderīgiem 50 Hz vai 60 Hz sistēmām.

12 µF darbības kondensators: Norādītā kondensatora vērtība ir daļa no ģimenes līmeņa vienfāzu konfigurācijas.

Tieša assvirziena gaisa plūsma: Ventilators atbalsta dzesēšanu, kur gaisam jāpārvietojas caur skapja vai korpusa maršrutu.

Bezslīdņu ārējā rotorā darbināts motors: Pastāvīgo magnētu ārējā rotora konstrukcija atbalsta kompaktu dzesēšanas sistēmas integrāciju.

Tīra vara tinumi: Vara tinumu materiāls ir apstiprināta šīs ģimenes konstrukcijas iezīme.

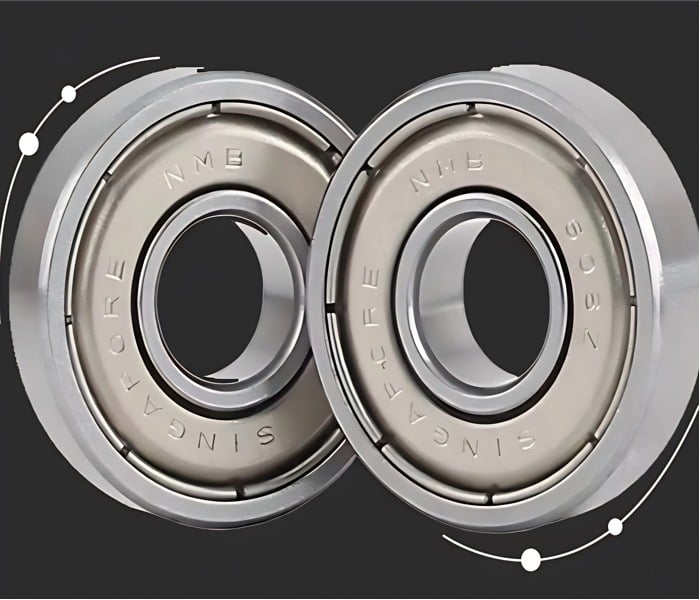

Importēti precīzijas lodmetāli: Produktu grupā ietilpst importēti precīzie bultiņu balsti.

Grupas veiktspējas atsauces: 2400–2500 apgr./min, 550–730 W, 2,45–3,2 A un 390–400 Pa – jāapstiprina atkarībā no konkrētā modeļa.

Tabulā ir norādīta ģimenes līmeņa informācija. Elektriskās, mehāniskās, savienotāja, strāvas, ātruma, jaudas un pretspiediena prasības konkrētai atsaucei jāapstiprina pirms iegādes vai nomaiņas.

D2E160 invertora ventilators var tikt izvērtēts kā piemērots invertoru vadības sistēmu dzesēšanai, elektriskajām skapīšiem, vadības paneliem, automatizācijas iekārtām, mašīnu korpusiem un slēgtām tehniskām iekārtām. Tas ir piemērots gadījumos, kad pilnīgi noslēgts korpusis nodrošina gaisa ceļu no ieplūdes caur dzesēšanai nepieciešamajām sastāvdaļām līdz izplūdei.

Piedziņas skapjiem izvēlētā ventilatora darbība var būt saistīta ar ventilācijas režģiem, filtriem, aizsargiem, kabeļu maršrutiem, iekšējām starpsienām un piedziņas moduļiem. Šie komponenti var ierobežot gaisa plūsmu vai mainīt dzesēšanas ceļu. Aizvietošanas darbiem pirms kandidātdaļas izvēles salīdziniet uzstādītās etiķetes, montāžas izkārtojumu, pieslēguma pozīciju, kondensatora prasības, barošanu un paredzamo gaisa plūsmas virzienu.

Inženierijas, apkopes un iepirkumu komandām pilnīga atbilstības pārbaude var samazināt neziņu, izvēloties vienfāzu dzesēšanas ventilatoru. Minētās references D2E160 un 6SL3362 var salīdzināt ar esošās instalācijas barošanu, skapja atveri, savienotāju izkārtojumu, montāžas pozīciju, gaisa plūsmas virzienu un brīvo telpu.

Tehniskās datu lapas, CAD zīmējumi, elektroinstalācijas informācija un uzstādīšanas atsauces atbalsta dokumentāciju pamatotu pārskatu. Tās palīdz komandām koordinēt elektriskās, mehāniskās un gaisa plūsmas prasības pirms tiek pieņemts lēmums par aizvietošanu vai integrāciju. Tas ir uzticamāk nekā tikai ventilatora izvēle pēc līdzīga ārējā kontūra.

Efektīva invertora dzesēšana ir atkarīga no pilnas gaisa plūsmas ceļa caur skapi. Ventilators var būt pareizi identificēts, taču tomēr nodrošināt ierobežotu dzesēšanu paredzētajā vietā, ja ieplūdes atveres ir šauras, ventilācijas režģi ir bloķēti, filtrs ir netīrs, aizsargi ir ierobežojoši, vadu novietojums ir blīvs vai izplūdes ceļi ir nepareizi novietoti.

Sākiet ar komponentu identificēšanu, kuriem nepieciešama dzesēšana, un pārbaudiet, vai izvēlētajam ventilatoram vajadzētu ieraut gaisu vai izpūst to ārā. Pēc tam pārskatiet orientāciju, ieplūdes apstākļus, izplūdes maršrutu, kabeļu novietojumu, tuvumā esošos piedziņas moduļus un piekļuvi apkopei. Gaiss ir jāvada caur mērķa zonu un jāizvada caur piemērotu izplūdes atveri, nevis jāatgriežas pie ieplūdes puses.

Kādas references ietilpst D2E160 invertora ventilatoru grupā?
Minētās references ir D2E160-AH01-17, D2E160-AH02-15 un 6SL3362-0AF01-0AA1.

Kāda elektriskā konfigurācija ir apstiprināta?
Šī grupa ir norādīta vienfāzes 230 V un 50/60 Hz darbībai ar 12 µF darbības kondensatoru. Apstipriniet pilnu konfigurāciju izvēlētajai referencei.

Vai ātrums, jauda, strāva un pretspiediens ir identiski visiem modeļiem?
Nē. 2400–2500 apgr./min., 550–730 W, 2,45–3,2 A un 390–400 Pa vērtības ir grupas diapazoni. Precīzās prasības apstipriniet izvēlētās daļas dokumentācijā.

Ko jāpārbauda pirms pasūtīšanas?
Apstipriniet pilnu atsauksmi, vienfāzes 230 V barošanas avotu, frekvenci, kondensatora prasības, savienotāju izvietojumu, montāžas pozīciju, gaisa plūsmas virzienu, ekspluatācijas apstākļus un piemērojamās tehniskās dokumentācijas.
