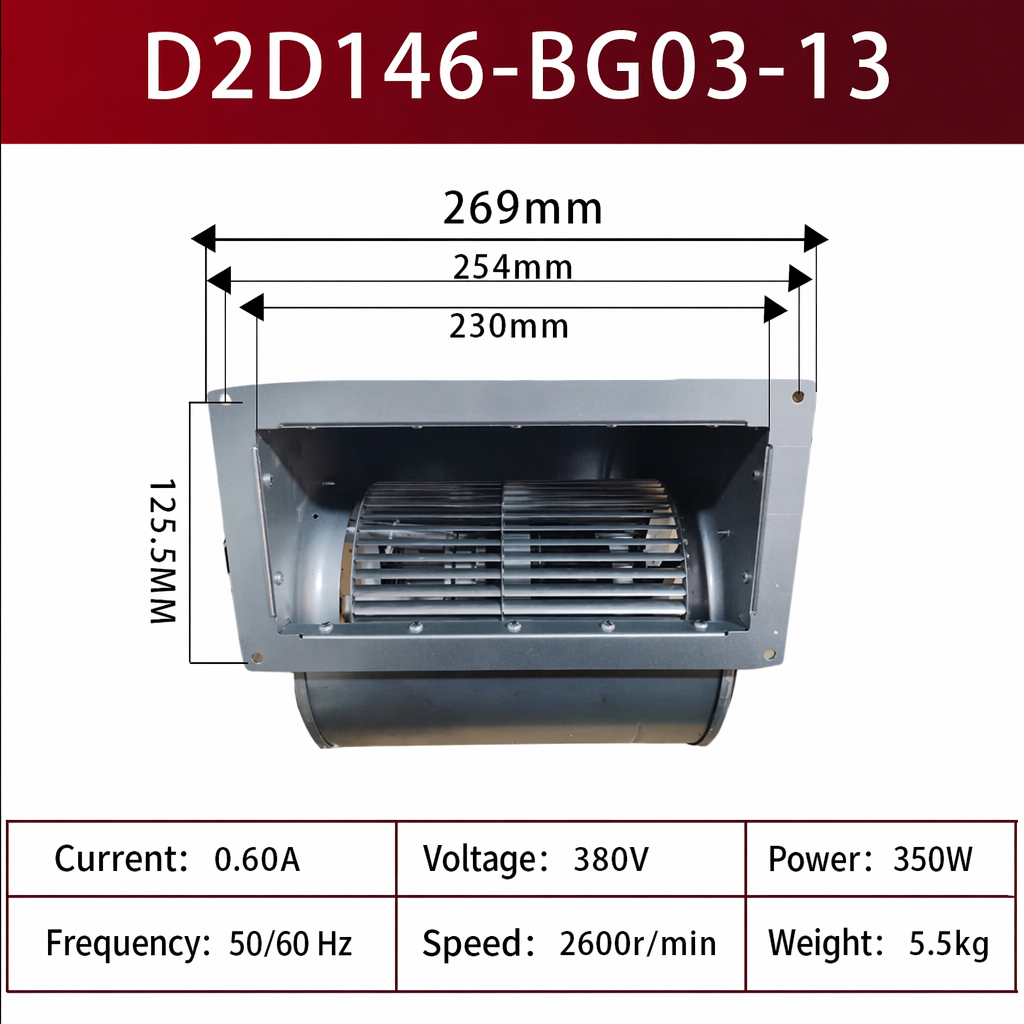

D2D146-BG03-13, D2D146-BG03-14, D2D146-BG03-15, D2D146-BG03-16, D2D146-BG03-17 un D2D146-BG03-37 veido 400 V centrālās ventilācijas vēdinātāju sēriju aprīkojuma dzesēšanai, skapju ventilācijai, mašīnu gaisa plūsmai un citiem rūpnieciskajiem gaisa pārvietošanas risinājumiem. Šī D2D146-BG03 centrālās ventilācijas vēdinātāju grupa paredzēta inženieru, tehniskās apkopes un iepirkumu komandām, kuru uzdevums ir salīdzināt izvēlēto atsauci ar pabeigtās instalācijas prasībām.

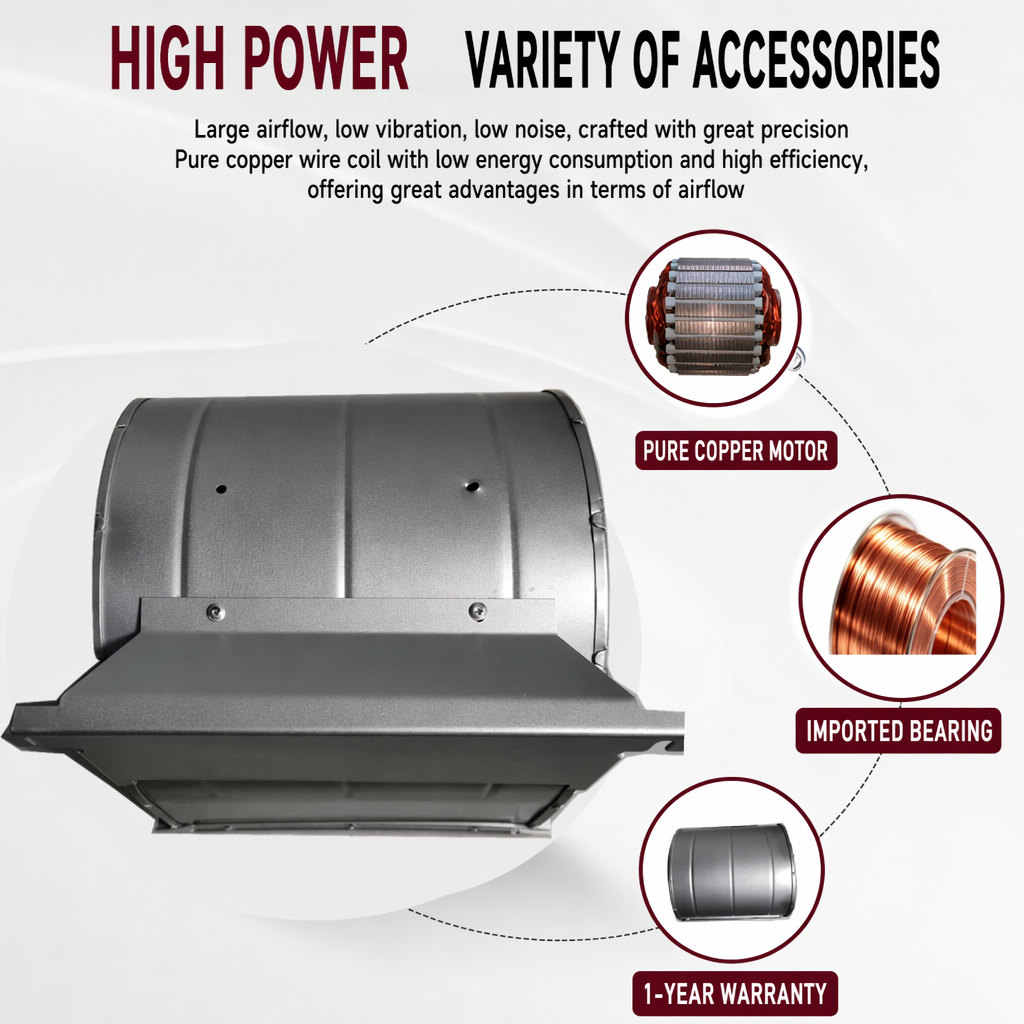

Apstiprinātās ģimenes īpašības ietver tīra vara tinumus, pastāvīgā magnēta bezslidināmā ārējā rotora motora struktūru, importētu precīzo bultu balstīšanu, CE sērijas līmeņa dokumentāciju un darbības apstākļus no –40 °C līdz +80 °C. Katru 400 V centrālās ventilācijas vēdinātāju jāizvēlas, izmantojot pilnu atsauci un atbalstošo dokumentāciju, jo jauda, ātrums, gaisa plūsma, statiskais spiediens, montāžas izmēri un trokšņa dati var atšķirties starp atsevišķiem modeļiem.

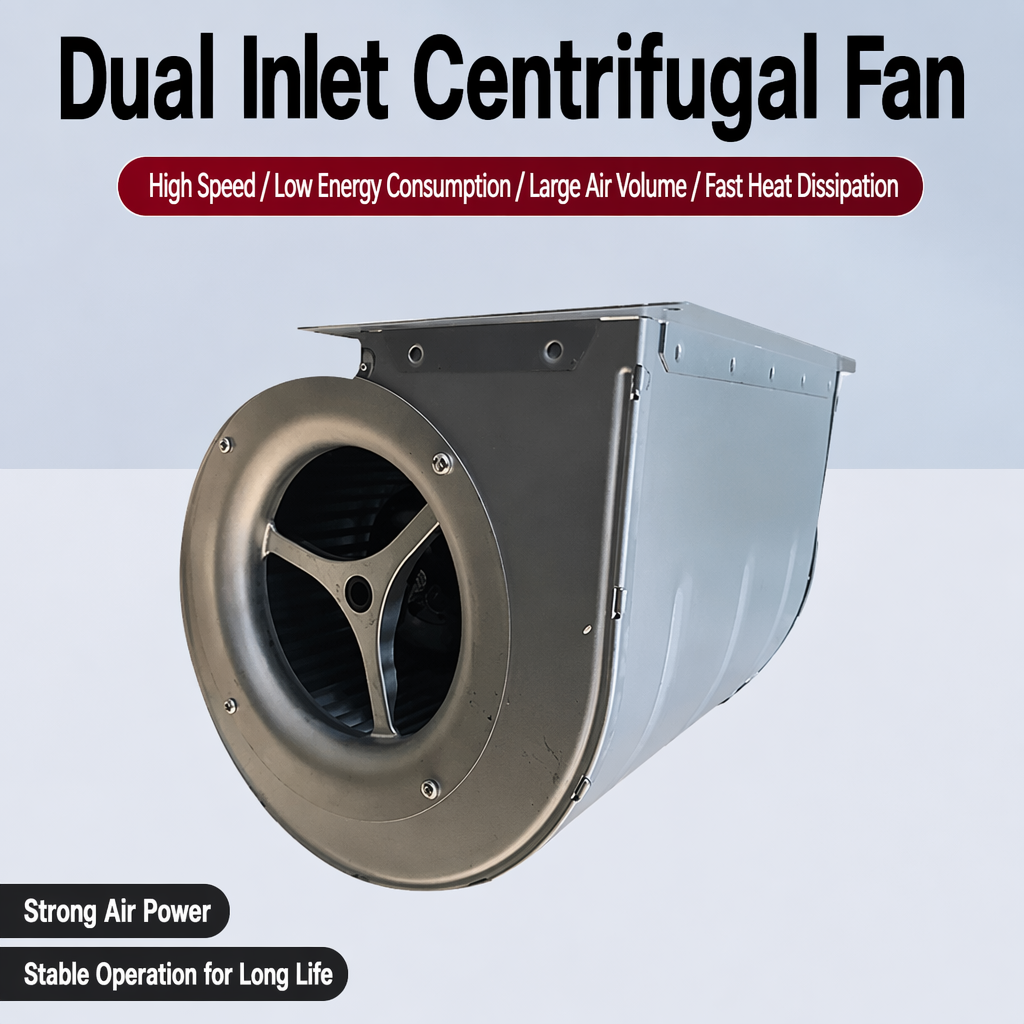

Centrifugālais ventilators izmanto impelera disku, lai vadītu gaisu uz noteiktu izplūdes ceļu. Šis gaisa plūsmas princips ir svarīgs tajos gadījumos, kad aprīkojumam nepieciešama kontrolēta kustība caur skapīti, mašīnu aploksni, gaisa kanālu vai ventilācijas sistēmu. Iegūtais rezultāts atkarīgs no izvēlētās atsauces un no tā, kāds ceļš gaisam ir pieejams pabeigtajā sistēmā.

Elektriskajos skapīšos, ražošanas aprīkojumā un citās noslēgtās sistēmās efektīva ventilācija nav tikai jautājums par ventilatora novietošanu tuvu siltuma avotam. Gaisam nepieciešams darbīgs ceļš no ieplūdes puses, cauri mērķaprīkojuma zonai un līdz izplūdei. Filtri, aizsargpārsegi, šauras izejas, kabeļu saišķi, žalūziju paneli, caurules un iekšējās starpsienas var palielināt pretestību un ietekmēt gaisa plūsmu pie paredzētās vietas.

Centrifūgās vēdinātāju sērija D2D146-BG03 izmanto ārējā rotoru izkārtojumu, kur rotējošā elektromotora daļa ir integrēta ar vēdinātāja bloku. Šo konstrukciju var izvēlēties, ja nepieciešama kompaktā integrācija un kontrolēts gaisa plūsmas virziens. Pirms izvēles apstipriniet precīzo modeli, 400 V barošanas spriegumu, montāžas pozīciju, pieslēguma izkārtojumu, izplūdes virzienu, pieejamo brīvo telpu un darbības vidi.

Seši D2D146-BG03 modeļi: Šajā sērijā ietilpst -13, -14, -15, -16, -17 un -37 — pielāgoti specifiskām lietošanas jomām tehniskai salīdzināšanai.

400 V centrifūgās vēdinātāju sērija: Šo produktu grupu identificē aprīkojumam, kas izmanto 400 V vēdinātāju barošanas avotu.

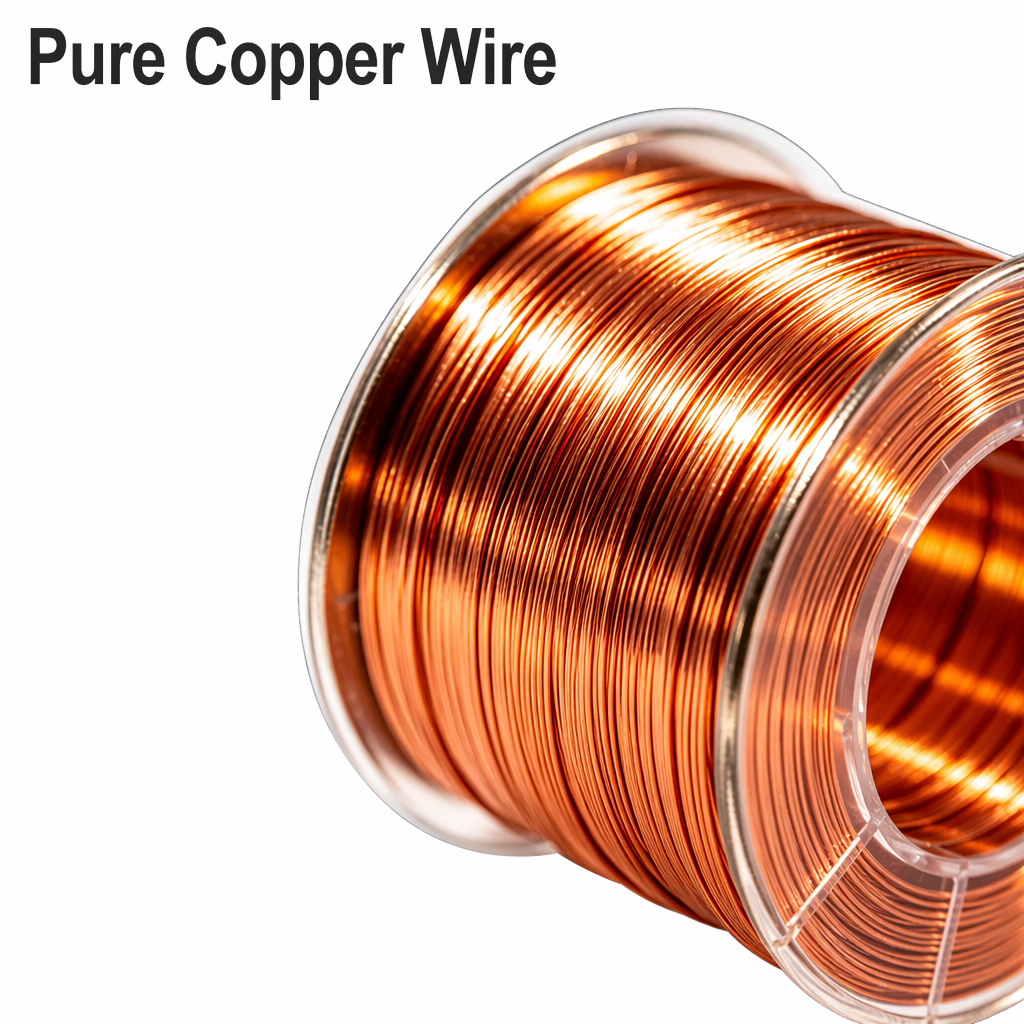

Tīra vara tinumi: Varas vadītājs no vara ir apstiprināta šīs sērijas konstrukcijas iezīme.

Bezslīdņu ārējā rotorā darbināts motors: Pastāvīgo magnētu ārējā rotoru motora struktūra atbalsta kompaktu integrāciju rūpnieciskajos ventilācijas komplektos.

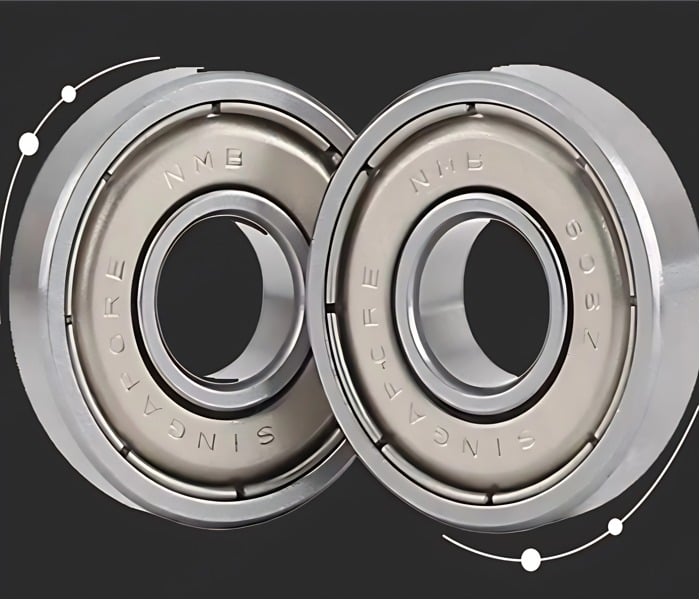

Importēti precīzijas lodmetāli: Šajā sērijā mehāniskajā izkārtojumā iekļauti importēti precīzie bultiņu balstiekārtas.

Regulēts centrcentrīfugālais gaisa plūsmas vadīšana: Impelera balstītā struktūra vada gaisu caur noteiktu izplūdes maršrutu, lai nodrošinātu saderīgu aprīkojumu ar ventilāciju.

Darbības apstākļi: Šīs sērijas produkti ir paredzēti darbam temperatūrā no -40 °C līdz +80 °C.

CE dokumentācija: CE sērijas līmeņa dokumentācija ir pieejama attiecīgai inženieru pārskatīšanai.

Šīs īpašības atbalsta dokumentāciju balstītu izvēles procesu. Tās neapstiprina identisku veiktspēju visiem atsaucēm. Pirms elektrisko, gaisa plūsmas, spiediena, montāžas vai trokšņa vērtību piešķiršanas izvēlētajam modelim izmantojiet atbilstošo tehnisko datu lapu.

Tabulā ir iekļauta apstiprināta informācija par ģimeni. Pirms iepirkšanas vai integrācijas jāpārbauda tehniskie parametru lapu, CAD zīmējumi, veiktspējas līknes un uzstādīšanas atsauces izvēlētajam D2D146-BG03 centrīfugālajam ventilatoram.

Šo rūpnieciskās dzesēšanas ventilatoru sēriju var novērtēt elektrisko skapiem, automatizācijas paneliem, mašīnu korpusiem, ražošanas aprīkojuma korpusiem, tehniskajām ventilācijas sistēmām un savietojamiem aizvietošanas projektiem. Katrā gadījumā izvēlētajai modelim jāatbilst pārbaudītajai piegādei, montāžas nosacījumiem, izplūdes virzienam, gaisa plūsmas maršrutam, pieejamajam vietumam un aprīkojuma vides apstākļiem.

Kabina lietojumam ventilators var veidot daļu no paredzētā ceļa caur iekšējiem komponentiem un uz piemērotu izplūdes atveri. Mašīnu korpusiem jāpārbauda apkārtējā aprīkojuma izvietojums, aizsargu novietojums, kanāli, kabeļu novietojums, brīvais attālums un pieeja apkopei. Tur, kur ir būtiska ventilācijas pretestība, jāizmanto attiecīgā darbības raksturlīkne kopā ar pabeigto izvietojumu, nevis tikai ventilatora ārējā forma.

Inženierijas, iegādes un apkopes komandām pilnīgs modeļa references numurs sniedz praktisku izходpunktu iepirkumiem. Sešus D2D146-BG03 references numurus var salīdzināt ar uzstādīto vienību vai jaunas aprīkojuma konstrukciju pirms tiek pieņemts lēmums par nomaiņu vai integrāciju.

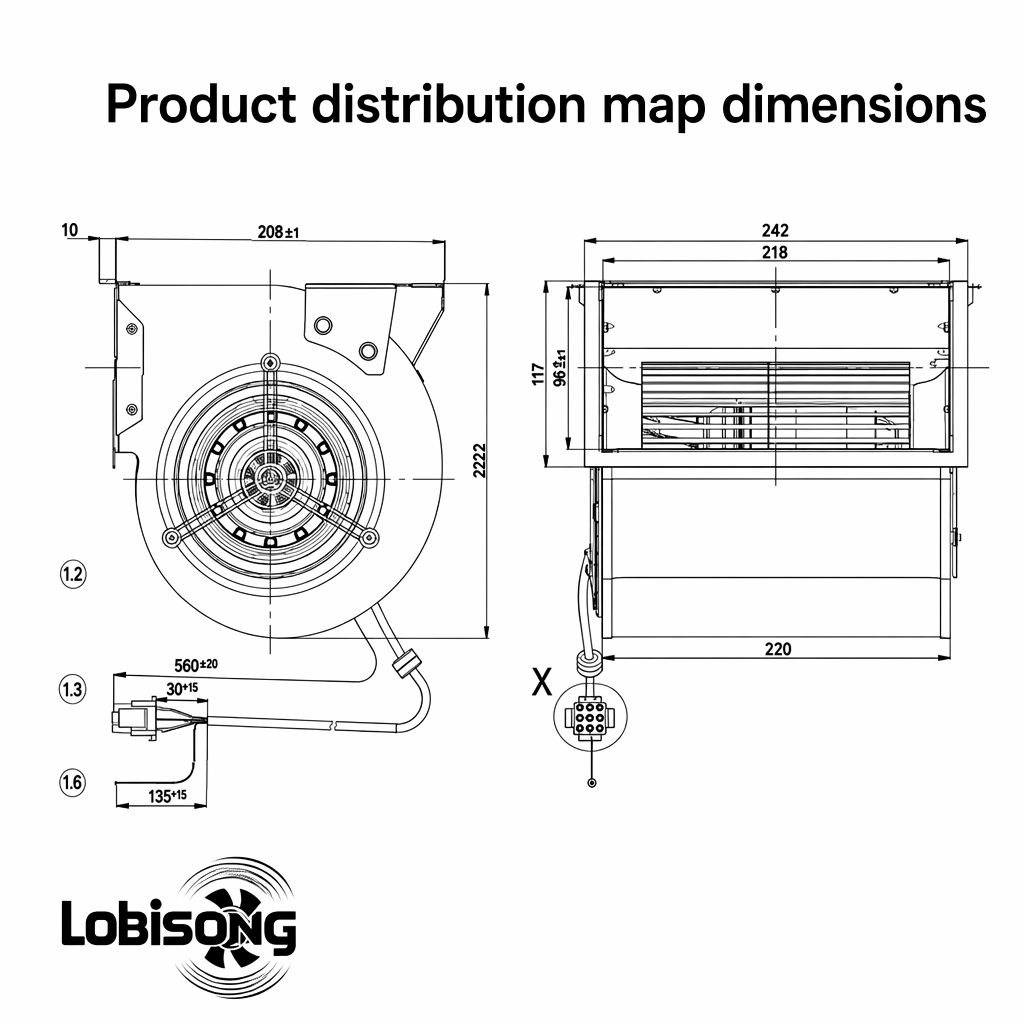

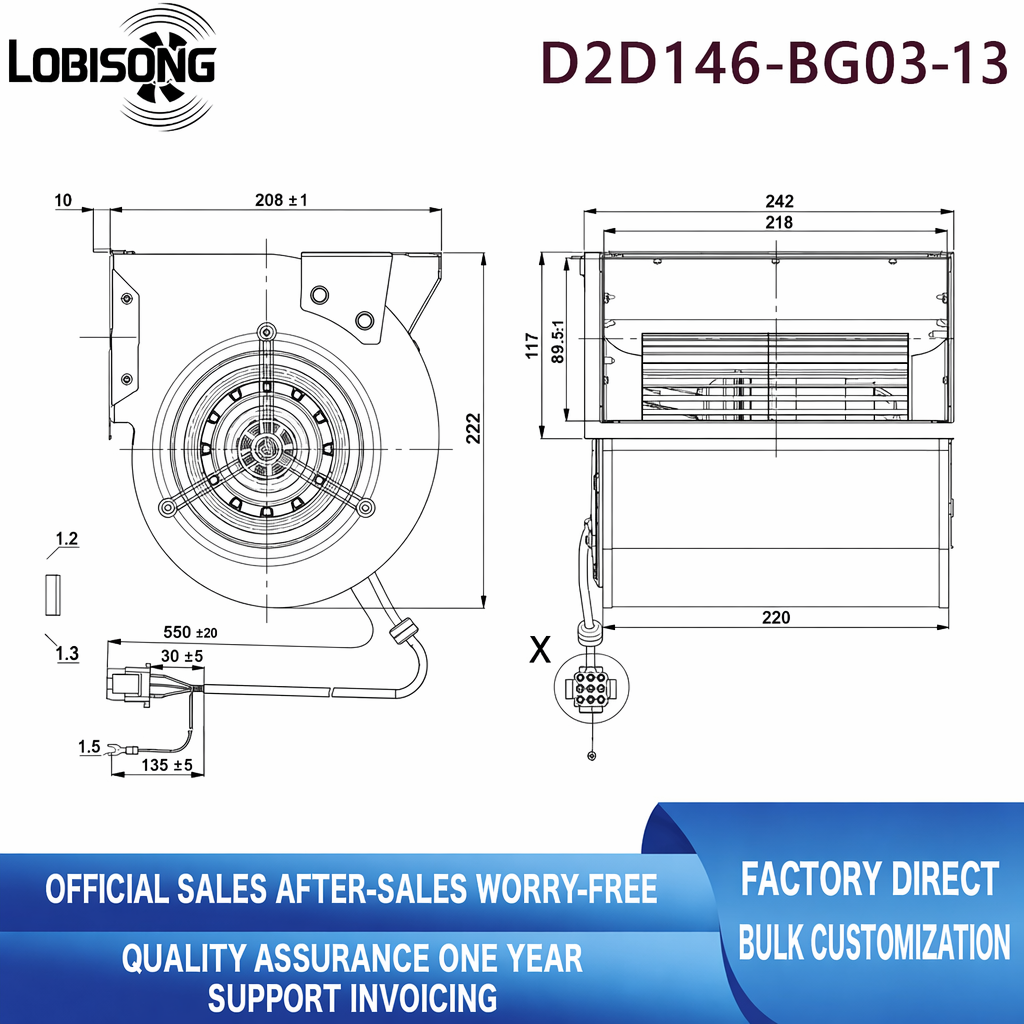

CAD zīmējumi palīdz pārbaudīt montāžas pozīcijas, kontūras, savienojumu vietas un pieejamo brīvo telpu. Veiktspējas līknes var apsvērt kopā ar pabeigtā ventilācijas ceļa pretestību. Instalācijas atsauces un tehniskās lapas palīdz komandām koordinēt elektriskās, mehāniskās un gaisa plūsmas prasības iepirkumu, projektēšanas, apkopēs un kvalitātes funkcijās.

Centrifūgas ventilators darbojas pilnīgā gaisa plūsmas sistēmā. Tā noderīgais izvads mērķa zonā var būt ietekmēts no šaurām ieplūdes atverēm, aizsprostotiem izplūdes kanāliem, šauriem kanāliem, aizsardzības režģiem, kabeļu saišķiem, filtriem un iekšējiem starpsienām. Ir svarīgi pārbaudīt visu ceļu, jo ventilators, kas mehāniski iederas, var neatbilst pabeigtās instalācijas pretestībai.

Sākumā identificējiet aprīkojuma sekcijas, kurām nepieciešama ventilācija. Pēc tam pārbaudiet ventilatora orientāciju, ieplūdes apstākļus, izplūdes virzienu, tuvumā esošos siltumu radošos komponentus un piekļuvi inspekcijai. Gaisam jāpārvietojas caur paredzēto zonu un jāizplūst caur piemērotu izplūdes atveri, nevis jāriņķo ierobežotā korpusa daļā.

Kuri modeļi ir iekļauti šajā sērijā?
Šajā sērijā ietilpst modeļi D2D146-BG03-13, D2D146-BG03-14, D2D146-BG03-15, D2D146-BG03-16, D2D146-BG03-17 un D2D146-BG03-37.

Kāda ģimenes līmeņa informācija ir apstiprināta?
Ģimene ir identificēta kā 400 V centrifūgālā ventilatoru sērija ar tīra vara tinumiem, importētiem precīzajiem bultskrūvju gultņiem, bezslidinātāja ārējā rotorā balstītu elektromotoru konstrukciju, CE dokumentāciju un darbības apstākļus no –40 °C līdz +80 °C.

Vai visiem sešiem modeļiem ir tieši vienāds gaisa plūsmas daudzums un ātrums?
Nē. Modeļa specifiskās veiktspējas vērtības pirms izvēles jāapstiprina, izmantojot attiecīgo tehnisko parametru lapu.

Ko jāpārbauda pirms pasūtīšanas?
Apstipriniet modeļa atsauci, elektroapgādi, montāžas izkārtojumu, savienojumu izkārtojumu, darba temperatūru, gaisa plūsmas virzienu un piemērojamās tehniskās dokumentācijas.
