방수 캐비닛 환기 팬이 해안 지역의 염분 안개 환경에서도 안정적으로 작동하는 이유는 무엇인가요

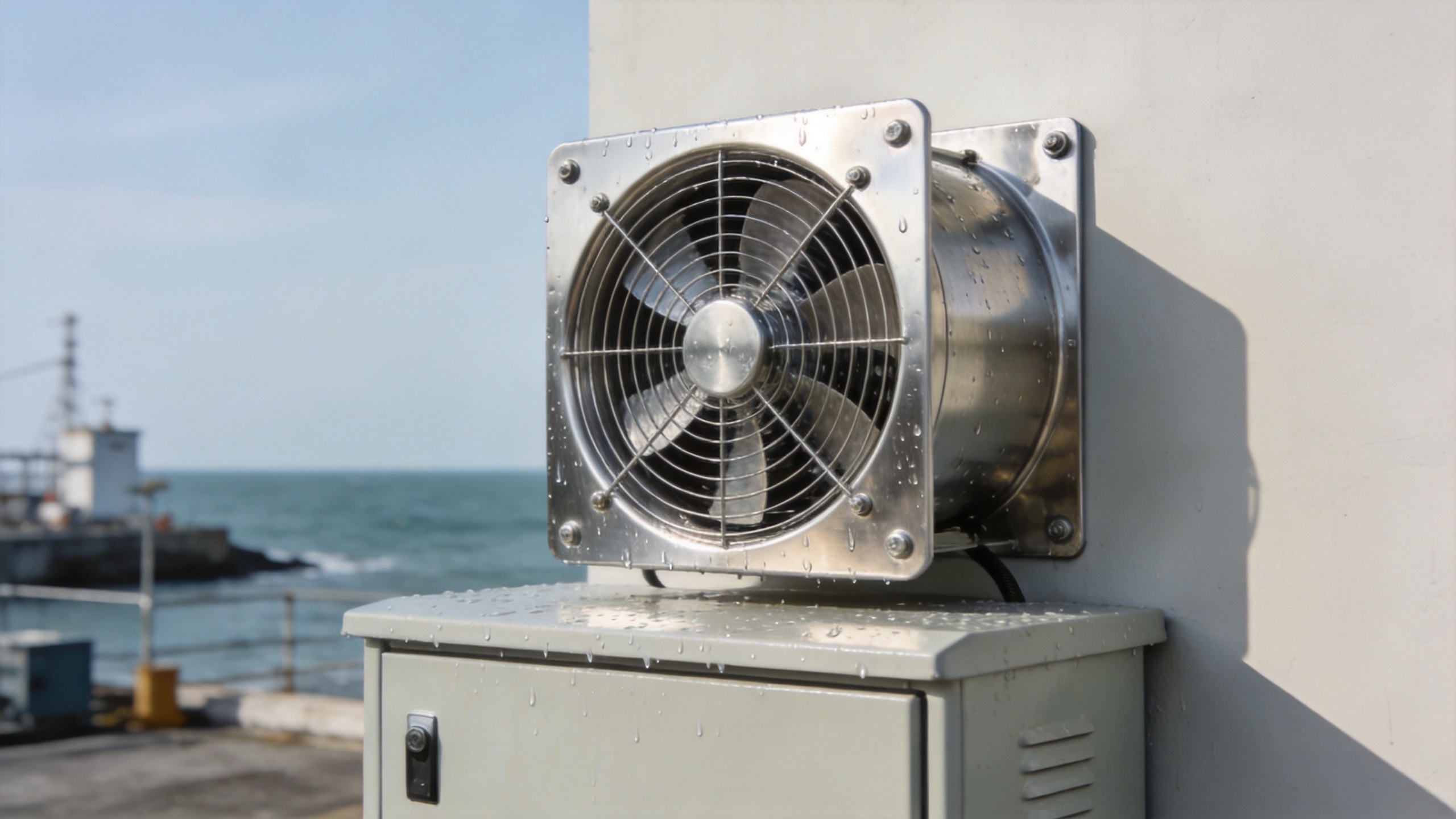

해안 산업 지대의 실외 전기 캐비닛을 위한 냉각 솔루션을 처음 평가할 때, 저는 대부분의 엔지니어들이 저지르는 같은 실수를 했습니다. 공기 유량 사양과 RPM 등급에 거의 전적으로 집중했던 것이죠. 항구 인근에서 표준 캐비닛 팬이 18개월 만에 기능을 완전히 상실할 정도로 부식되는 모습을 직접 목격한 후에야, 고염분 환경에서는 이러한 팬들이 얼마나 달리 설계되어야 하는지를 깨달았습니다. 핵심 질문은 단순히 방수 캐비닛 냉각 팬이 공기를 효과적으로 이동시키는지 여부가 아닙니다. 핵심은 염분을 다량 함유한 공기가 매일 모든 부품에 작용하는 상황에서도, 그 팬이 신뢰성 있게 계속해서 그런 기능을 수행할 수 있는지 여부입니다.
해안 염무(염분 안개)가 전기 캐비닛에 미치는 도전 과제
해안 환경은 특히 공격적인 조건의 조합을 나타낸다. 바닷물에서 발생한 공중 부유 염화나트륨 입자는 단순히 표면 위에 떨어지는 것이 아니라, 미세한 틈새로 침투하여 전도체 사이에 전해질 다리를 형성하고, 원래 안정적으로 유지되던 금속의 산화를 가속화한다. 전기 캐비닛에 장착된 실외 냉각 팬 어셈블리의 경우, 이는 공기 흐름을 허용하는 모든 개구부가 염분을 함유한 습기를 내부로 유입시켜 내부 부품을 공격하게 만든다는 것을 의미한다.
습도가 문제를 악화시킨다. 염분 입자는 공기 중 수분을 흡수해 비가 그친 후에도 표면에 남아 있는 염수 용액을 형성한다. 모터 권선, 베어링 레이스, PCB 트레이스, 팬 블레이드 루트 조인트 등이 모두 취약해진다. 일반 팬 — 심지어 기상 저항성으로 마케팅된 제품조차 — 은 해안 지역의 염분 안개 환경에서 지속적으로 작용하는 전기화학적 공격성을 견디도록 설계되지 않았다. 사양서에는 적절한 공기 유량과 합리적인 소음 수준이 표시되어 있을 수 있으나, L10 베어링 수명 등급은 항구 산업 지대의 염분 공기 조건이 아닌, 통제된 실험실 환경에서 측정된 것이다.
목적 특화형 방수 캐비닛 냉각 팬을 차별화하는 요소
해안 지역용으로 특별히 설계된 방수 캐비닛 냉각 팬은 거의 모든 부품 수준에서 일반 캐비닛 팬과 다릅니다. 하우징 재질, 베어링 종류, 모터 권선 처리 방식, 블레이드 구조, 그리고 밀봉 방식까지 모두 시스템으로서 유기적으로 작동해야 합니다. 하우징에만 높은 IP 등급이 부여되어 있다면 문제가 해결된다고 가정하는 경우가 많은데, 바로 이 지점에서 많은 구매 결정이 잘못되며, 그 이유를 이해하는 것이 중요합니다.
IEC 60529 표준에 따라 정의된 IP(Ingress Protection) 등급 체계는 제품이 어떤 환경 조건을 견딜 수 있는지를 시험한 결과를 나타낸다. IP65 등급의 실외 전기 캐비닛 방수 냉각 블로어는 1제곱미터당 최소 3분간, 2.5~3미터 거리에서 모든 각도로 약 30 kPa 압력의 물살을 받는 시험을 통과하였다. IP66 등급 장치는 분당 100리터 유량의 약 100 kPa 압력 물살에 노출되는 더 엄격한 시험을 통과하였으며, 이는 해안 산업 시설이 폭우나 고압 세척 상황에서 실제로 직면할 수 있는 조건을 반영한다.
IP 등급이 명시하지 않는 것은 염분에 대한 부식 저항성이다. 동일한 IP66 등급을 가진 두 개의 팬이라도, 제작 시 사용된 재료와 코팅, 베어링 그리스에 따라 염분 환경에서의 수명이 현저히 달라질 수 있다. 이때 ASTM B117, ISO 9227, GR487과 같은 염무(염안개) 테스트 기준이 중요해진다. 이러한 프로토콜은 제품을 온도 및 습도가 통제된 환경에서 5% 염화나트륨 염무 미스트에 지속적으로 노출시켜 보호 코팅의 열화 속도와 부식 발생 위치를 평가한다. 이러한 테스트를 통과한 팬은 염무 저항성을 공식적으로 주장할 수 있는 근거를 갖추게 되며, 반면 IP 등급만 표기된 팬은 염분 부식에 대해 별도로 평가받지 않은 것이다.
재료 선택 및 코팅 전략
해안 지역 캐비닛 냉각용 부식 저항성 환기 팬을 설계할 때는 IP 등급만큼 재료 선택이 중요하다. 일반적으로 사용되는 하우징 재료는 다음과 같다:
- ABS 플라스틱 치수 안정성이 뛰어나고, 자연스럽게 전도되지 않으며, 대부분의 염수 부식에 강함. 직접적인 염분 분무가 지속되지 않는 경량에서 중간 정도 산업용 팬 하우징에 널리 사용됨.

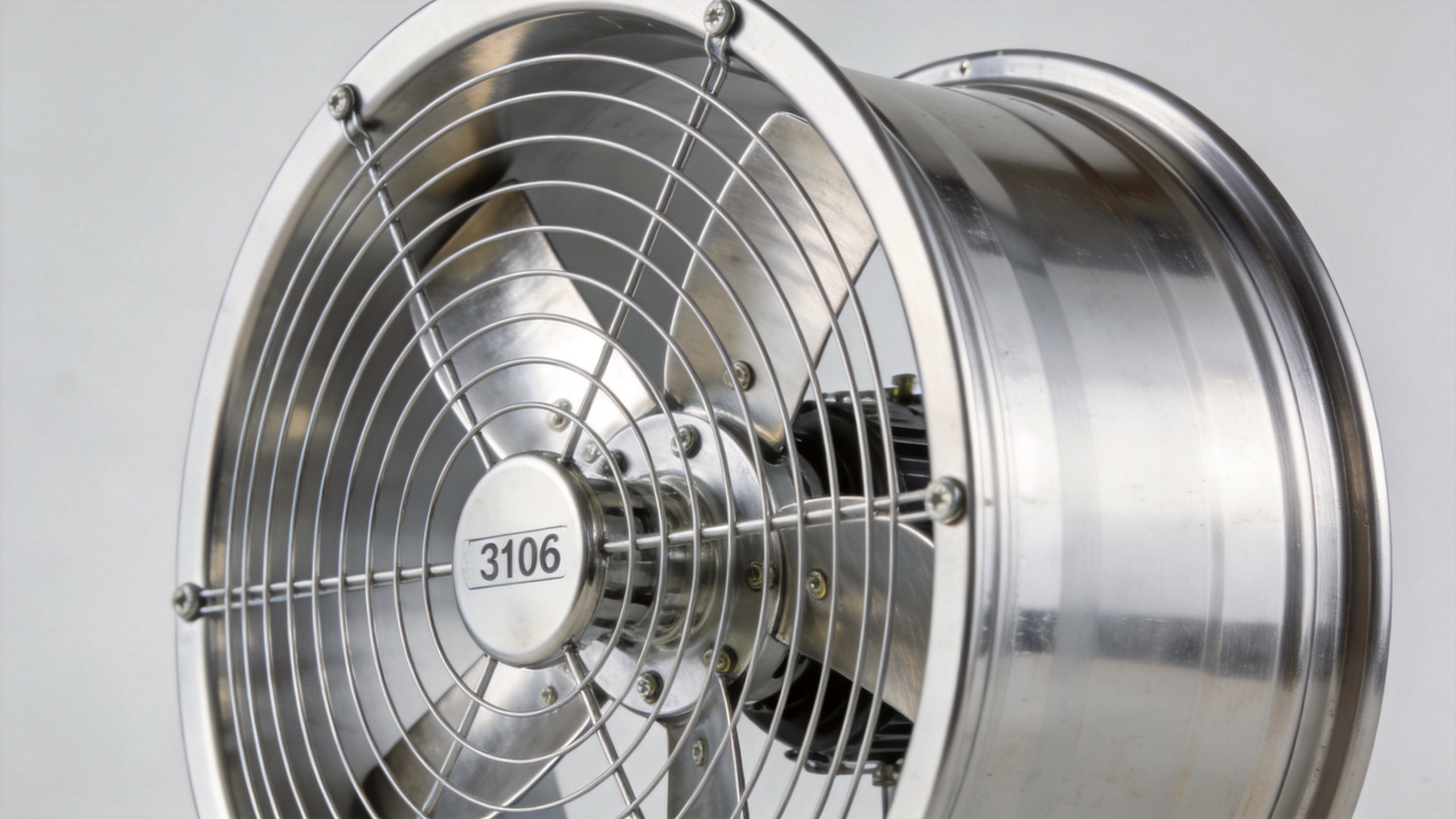

- 스테인리스강(304 또는 316) 가장 극심한 해안 환경에서 선호되는 재료임. 316 등급은 몰리브덴 함량 덕분에 염화물 저항성이 뛰어나며, 해양 및 해양 외부 응용 분야에서는 표준으로 채택됨.
- 표면 처리된 알루미늄 양극 산화 처리 또는 분체 도장된 알루미늄은 스테인리스강보다 가볍지만 우수한 부식 저항성을 제공함. 다만 절단 가장자리 및 마운팅 구멍과 같이 갈바니 부식이 발생할 수 있는 부위의 코팅 무결성을 주의 깊게 관리해야 함.
팬 내부의 모터 및 PCB 부품의 경우, 일반적으로 아크릴릭, 폴리우레탄, 실리콘 또는 파리레인의 얇은 층인 콘폼럴 코팅이 추가적인 습기 및 부식 방지막을 제공합니다. 고염분 해안 지역에 배치된 ip65 방수 방진 외부 산업용 축류 냉각 팬에 대한 연구에 따르면, 파리레인 코팅된 장치는 염 이온 침투로 인해 유지보수 문제가 발생하기 전까지 일반적으로 3~5년 동안 코팅 무결성을 유지합니다. 아크릴릭 및 폴리우레탄 코팅은 극한 환경에서 더 자주 점검이 필요할 수 있습니다. 귀하의 적용 사례가 거의 지속적인 염무 노출을 포함하는 경우, 이 주기는 초기 구매 가격뿐 아니라 총소유비용 계산에 반영되어야 합니다.
베어링 및 모터 밀봉: 장기 안정성의 숨은 요소
베어링은 해안 지역 팬 설치에서 가장 먼저 고장나는 부품이 되기 쉽다. 일반 오픈 베어링은 그리스가 빠져나가고 습기가 유입되는 것을 허용한다. 밀봉 카트리지 구조의 볼 베어링은 진동과 열 순환 조건에서도 윤활제를 유지하면서, 염분을 함유한 습기를 베어링 레이스에 도달하지 못하게 물리적으로 차단한다. 통신 또는 전력 장비 캐비닛 등 24시간 연속 운전이 요구되는 캐비닛 냉각 팬의 경우, 밀봉 볼 베어링은 프리미엄 옵션이 아니라 기능상 필수 요건이다.
모터 권선 절연은 다른 주요 취약점입니다. 표준 모터에서 권선 래커는 어느 정도 보호를 제공하지만, 권선 표면에 도달한 염 이온은 시간이 지나면 트래킹 고장 및 단락을 일으킬 수 있습니다. 이중 절연 권선 또는 포팅된 권선을 가진 모터(권선 어셈블리가 보호용 수지에 매립된 것)는 이 고장 모드에 훨씬 더 강합니다. 일부 제조사는 GR487 또는 ASTM B117에 따라 염무 내구성 시험으로 이를 검증합니다. 공급업체가 염분 조건에서 모터 권선 보호에 대한 시험 문서를 제공할 수 없는 경우, 이는 제품 사양에서 중요한 누락입니다.
해안 캐비닛의 기류 설계 및 환기 전략
선풍기를 교체한 후에도 열 문제는 여전히 지속되는 경우가 있습니까? 이는 보통 근본적인 원인이 팬 사양이 아니라 공기 흐름 경로 설계에 있음을 나타내는 신호입니다. 방수 기능을 갖춘 캐비닛 냉각 팬이라도, 캐비닛의 환기 전략이 적절하지 않으면 성능이 저하될 수 있습니다. 해안 산업 시설 설치 현장에서 자주 언급되는 몇 가지 고려 사항은 다음과 같습니다.
- 정압 또는 부압 구성 외부 공기를 필터링한 후 캐비닛 내부로 불어넣어 정압을 유도하도록 설정된 팬은 틈새를 통해 비필터링된 염분 공기가 유입되는 것을 줄일 수 있습니다. 이는 IP66 이상의 완전 밀폐형이 아닌 캐비닛에서 특히 중요하며, 이러한 캐비닛은 주로 팬을 환경 제어 수단으로 의존합니다.
- 필터 매체 선택 청결한 실내 환경에서는 잘 작동하는 표준 폴리에스터 필터 패드가 해안 지역에서는 흡습성과 염분 오염으로 인해 점차 공기 흐름을 차단할 수 있습니다. 따라서 초기 설계 단계에서 염분에 강하거나 발수성인 필터 매체를 명시하고, 적절한 교체 주기를 설정하는 것이 바람직합니다.
- 서모스탯 제어 작동 캐비닛 내부 온도가 임계값을 초과할 때만 팬을 가동함으로써 총 운전 시간을 줄이고, 이로 인해 베어링 및 코팅 마모를 늦추는 방식으로 수명을 유의미하게 연장할 수 있다. 이는 팬이 정지 주기 동안 노출로부터 보호받지 못하는 환경에서 특히 효과적인 전략이다.
귀사 응용 분야에 적합한 사양 선택
귀하의 적용 분야가 해안선에서 약 2킬로미터 이내에 위치한 실외 전기 캐비닛이거나, 측정 가능한 염분 안개 노출이 있는 산업 지역에 설치되는 경우, 기본 사양은 최소 IP65를 충족해야 하며, 더 노출된 위치에 설치되는 캐비닛의 경우 IP66이 바람직하다. 팬은 IP 등급 외에도 문서화된 염수 분무 시험 결과(GR487, ASTM B117 또는 ISO 9227)를 반드시 제공해야 한다. 밀봉 볼 베어링, 콘포멀 코팅 처리된 PCB, 스테인리스강 또는 적절히 표면 처리된 하우징 재질은 이러한 기본 사양을 완성한다.
산업용 및 실외용 캐비닛 냉각 팬 전문 제조사는 방수 팬을 일반 제품군의 특수 변형으로 간주하지 않고, 위의 사양에 대한 보다 엄격한 기술 문서를 제공하는 경향이 있다. 공급업체가 실제 염수 분무 시험 보고서, 작동 온도에서의 베어링 수명 데이터, 그리고 권선 보호 기능 검증 방법에 대한 명확한 설명을 제공할 수 있다면, 이러한 기술적 투명성은 단순한 마케팅 주장이 아니라 제품 품질을 가늠할 수 있는 실질적인 지표이다.
유럽 시장용 캐비닛 냉각 팬을 조달하는 무역 회사의 경우, CE 인증과 관련 EMC 및 LVD 지침에 부합하는 준거 문서 확보도 표준 요구사항이다. 적절히 CE 인증을 획득한 팬은 일반적으로 자체 선언식 표시만 부착된 제품보다 전기 안전성 및 보호 등급 검증 과정을 보다 체계적으로 거쳤을 가능성이 높다.
해안가의 염분이 많은 안개 환경은 실제로 매우 까다로운 조건이지만, 이는 해결 방안이 잘 문서화된 명확한 공학적 문제이다. 적절히 사양이 정해진 방수 캐비닛 냉각 팬과 잘 설계된 환기 전략을 함께 사용하면, 가장 까다로운 해안 산업 현장에서도 안정적이고 장기적인 성능을 확보할 수 있다.
