튜브 축류 팬이 지하 케이블 캐비닛 터널 내 열 축적을 제거하는 방법

케이블 터널 내에서 실제로 열이 축적되는 위치

폐쇄된 통로 내 열 축적의 물리학

케이블 터널 내부의 열 축적은 간단하지만 엄격한 법칙을 따른다: 도체를 흐르는 전류 1암페어마다 폐기 에너지가 열 형태로 방출된다. 튜브 축류 팬은 약한 천장 대류에 의존하는 대신 전체 구간을 따라 공기를 이동시킴으로써 이를 해결한다. 구리 손실은 부하 전류의 제곱에 비례하므로, 바쁜 변전소에 전력을 공급하는 통로는 오후 피크 시간대에 수 킬로와트에 달하는 열 에너지를 얻게 된다. 강제 공기 흐름이 없으면 이 열이 캐비닛 근처에 머물러 절연재 및 단자 블록의 온도를 상승시키고, 결국 보호 계전기가 작동하게 된다.

왜 피크 전기 부하 시 수동 환기구가 실패하는가

수동 환기구와 자연 대류는 이론상으로는 경제적일 수 있지만, 부하 급증 시에는 거의 항상 따라가지 못한다. 따뜻한 공기는 부력에 의해 상승하지만, 긴 수평 복도에서는 갈 곳이 없어 천장 근처에 고온층이 형성되며, 중간 높이의 캐비닛은 계속 가열된다. 밀폐된 터널 내부의 정압은 자연 통풍을 방해하며, 단 하나의 그릴이 막혀도 전체 공기 교환이 멈출 수 있다. 관축류 팬과 같은 강제식 인라인 장비는 온도 차이에 의존하지 않고도 굴곡부, 댐퍼, 필터 구간을 통과할 수 있는 압력을 생성함으로써 이러한 문제를 해결한다.

결과를 바꾼 터널 개조 사례

지방 공공기관 지하 통로 배경

해안 도시에 위치한 지방 공공 유틸리티는 수처리 변전소에 전력을 공급하는 480미터 길이의 케이블 터널을 운영하고 있었다. 작업진은 매년 여름마다 빈번한 열 과부하 차단 현상이 발생한다고 보고했으며, 적외선 측정 결과 피크 수요 시기에 캐비닛 표면 온도가 70°C를 넘어서는 것으로 확인되었다. 이 통로에는 벽면에 설치된 두 개의 작은 그릴만 있었고, 지속적인 공기 순환이 전혀 이루어지지 않았으며, 인근 배수로에서 유입된 습기가 단자 장비의 부식을 가속화시켰다. 정비 담당 직원들은 차단이 발생한 후에야 대응할 수 있었고, 이는 도시가 24시간 내내 의존하는 시설에 계획 외 정전을 초래했다.

튜브 축류 팬이 현장에서 해결한 문제

기술자들이 60미터 간격으로 일련의 인라인 튜브 축류 팬 유닛을 설치했는데, 각 유닛의 크기는 카탈로그 상의 추정치가 아니라 측정된 CFM 요구량에 따라 정해졌다. 덕트 어댑터를 통해 기존 환기 샤프트에 유닛들을 연결했고, IP54 등급의 하우징은 습한 환경에도 견딜 수 있었다. 시운전 후, 캐비닛 표면 온도는 최대 부하 상태에서도 45°C 이하로 떨어졌으며, 계절적 트립 현상이 사라졌다. 이 개조 작업은 단일 대규모 절감액보다는 가동 중단 시간을 피함으로써 투자비를 회수하였다.

튜브 축류 팬이 열을 배출하는 방식

공기 흐름, 정압, 인라인 덕트 배치

축류 팬은 공기를 축 방향으로 이동시켜 마찰과 굴곡으로 인해 압력 손실이 주로 발생하는 긴 직선 복도에 적합하다. 관형 구조는 임펠러를 원통형 덕트 내부에 배치하므로 생성된 기류의 거의 전부가 한 방향으로 흐르고 옆으로 새어나가지 않는다. 적절한 관형 축류 팬을 선택하려면 단순히 사양표에 표기된 높은 CFM 값을 고르는 것이 아니라, 터널의 저항 곡선에 맞는 무저항 상태 공기 유량(CFM)을 정확히 매칭해야 한다. 용량이 부족한 팬은 회전 속도가 빨라지고 소음이 커지며 여전히 충분한 공기 이동을 달성하지 못한다. 반면 용량이 과도한 팬은 에너지를 낭비하고 출구에서 난류 역류를 유발한다. 팬을 단일 벽 개구부가 아닌 경로 상에 연속적으로 배치하면 압력을 일정하게 분산시켜 캐비닛 뒤쪽에 열이 고이는 정체 구역을 방지할 수 있다.

임펠러, 모터, 베어링 설계 선택

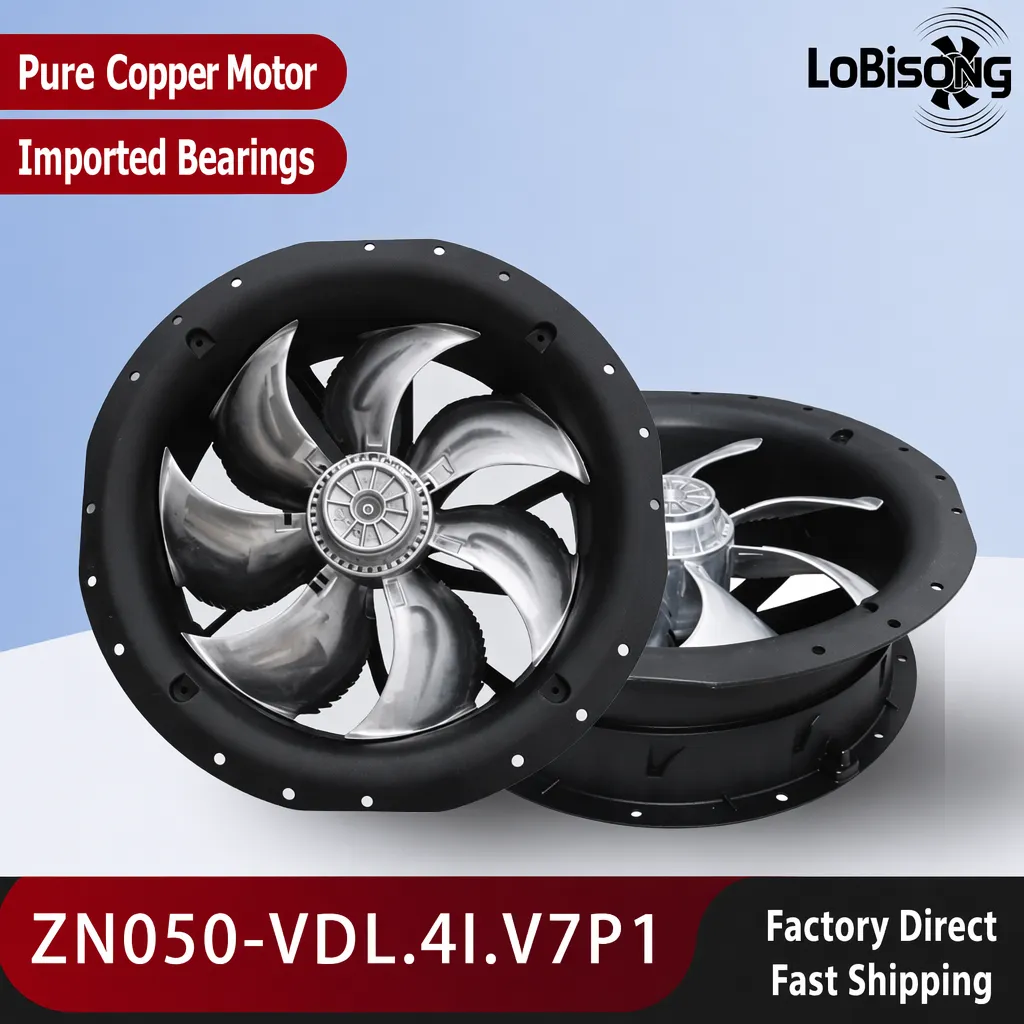

블레이드 피치와 허브 비율은 주어진 회전속도(rpm)에서 얼마나 많은 공기를 유도하는지를 결정하며, 모터 권선 소재는 연속 작동 중 열 내성을 좌우한다. 순수 구리 권선은 대체 합금보다 효율을 더 오래 유지하고, 밀봉된 정밀 베어링은 인접 기계장치에서 발생하는 진동 하에서도 임펠러의 안정성을 확보한다. 정지되거나 부적합한 블레이드 각도는 재순환을 유발해 설계 목적을 무효화하므로, 생산 과정에서의 블레이드 균형 조정은 겉보기보다 훨씬 중요하다. 습한 터널에서는 관축류 팬이 부식 저항성 프레임과 보호된 단자함을 갖춰야 하며, 그렇지 않으면 조기 고장이 발생해 냉각 시공을 반복 서비스 콜로 전락시킬 수 있다. 과부하에 대한 모터 보호 장치와 열차단 장치를 함께 적용하면, 단일 고장이 환기 라인 전체로 파급되는 것을 막을 수 있다.

가동 시간을 보호하는 표준, 선정, 점검

알아두면 유익한 환기 및 전기 관련 표준

OSHA 및 NFPA 70E의 밀폐 공간 환기 지침은 전기 작업을 위한 터널 공기 흐름 규모 산정 및 접근 방식을 정의한다. 산업용 팬의 진동 및 기계적 무결성을 다루는 표준은 ISO 14694이며, 팬 성능 공표를 위한 표준 시험 방법은 AMCA 210에서 규정한다. 이러한 기준에 따라 사양을 명시하면 조달 비교가 객관적으로 유지되는데, 이는 동일한 라벨을 가진 두 대의 장치라도 실제 덕트 저항 하에서 설치된 후에는 성능이 현저히 달라질 수 있기 때문이다. 지역 규정에 따라 내화 댐퍼가 추가로 요구될 수도 있으므로, 팬 배치는 공기 흐름을 제한하지 않으면서도 이를 수용할 수 있도록 설계되어야 한다. 이러한 문서들을 초기 단계에서 검토하면, 실험실 테스트는 통과했으나 실제 복도 내부에서는 작동하지 않는 장치라는 비용 부담 큰 예기치 않은 상황을 피할 수 있다.

구매자의 사양 및 점검 체크리스트

구매자는 제조사의 성능 곡선상 작동 점, 현장의 침입 방지 등급(IP 등급), 그리고 예상 운전 시간에 맞는 베어링 종류를 확인해야 한다. 진동 시험 보고서를 요청하고, 터널 내 대기 조건에 적합한 프레임 재질을 검증해야 한다. 정비 측면에서는 블레이드, 필터, 고정 부품에 대한 분기별 점검을 통해 불균형이 확산되기 전에 조기에 포착할 수 있다. 임펠러 청소와 정격 전류값과의 전류 소비량 비교 측정은 서서히 진행되는 효율 저하를 방지하며, 고정된 위치에서 온도를 기록하면 고장 발생 수 주 전부터 이상 징후를 예측할 수 있는 추세 데이터가 축적된다. 케이블 터널 내 열은 느리지만 예측 가능한 위협으로, 매 여름 피크 시기에 그 영향이 가중된다.

케이블 터널 내 열은 느리지만 예측 가능한 위협으로, 매 여름 피크 시기에 그 영향이 가중된다. 적절히 선정된 튜브 축류 팬은 신뢰성이 낮은 통로를 제어 가능한 환경으로 전환시켜, 스위치기어를 보호하고, 이를 의존하는 지역 사회의 전력 공급을 지속적으로 유지한다.

자주 묻는 질문

질문

케이블 터널에는 어떤 크기의 인라인 팬이 필요한가요?

대답

튜브 축류 팬은 카탈로그 번호가 아니라 복도의 열 부하와 저항 곡선을 기준으로 적절한 크기를 결정해야 합니다. 먼저 최대 전류에서 도체 손실을 모두 합산한 후, 이 열 에너지를 필요한 CFM으로 환산하세요. 덕트 길이, 굴곡부, 필터, 댐퍼의 압력 강하를 모두 고려해야 합니다. 자유 공기 조건에서는 충분해 보이는 장치라도 실제 터널의 저항을 반영하면 종종 요구 성능에 미치지 못하므로, 반드시 실제 운전 조건에서 발표된 성능 곡선을 확인해야 합니다.

질문

그릴이 계속 열려 있어도 왜 열이 쌓이는가요?

대답

열린 그릴은 일부 공기 교환을 허용하지만, 긴 수평 통로는 자연 대류가 작동하기에 필요한 수직 높이가 부족하다. 따뜻한 공기는 상승하여 천장 근처에 고이고, 중간 높이의 캐비닛은 정체된 고온층에 놓이게 된다. 밀폐된 터널 내부의 정압은 수동 유동을 더욱 저항한다. 강제 유동이 없으면 피크 부하 시 열이 계속 축적되어 최종적으로 릴레이가 트립하게 되며, 이 때문에 단순히 환기구를 열어두는 것만으로는 터널 과열 문제를 거의 해결할 수 없다.

질문

터널 팬 필터는 얼마나 자주 청소해야 하나요?

대답

필터 청소 주기는 먼지와 습도에 따라 달라지지만, 대부분의 전력 인프라 통로에서는 분기별로 청소하는 것이 적절하며, 오염이 심하거나 해안 지역에서는 매월 점검해야 한다. 막힌 필터는 정압을 높이고 모터에 더 큰 부담을 주며, 냉각이 가장 중요한 순간에 오히려 공기 유량을 줄인다. 동일한 점검 시기에 팬 블레이드와 하우징도 함께 점검하고, 명판에 표시된 정격 전류 값과 비교해 실제 전류 소비량을 기록함으로써 효율 저하를 조기에 포착할 수 있다.

질문

습한 터널에 적합한 침입 방지 등급(IP 등급)은 무엇인가요?

대답

IP54 등급은 먼지와 물 튀김을 방지하며, 배수 시설이 있는 케이블 터널이나 지하수 노출 구간 대부분에 적합합니다. 직접적인 분사나 세척이 필요한 장소는 더 높은 등급이 필요할 수 있으며, 건조한 실내 복도는 IP44로 충분합니다. 실제 환경 조건에 맞는 등급을 선택해야 하며, 과도하게 높은 사양을 요구하지 말아야 합니다. 다만, 환경이 요구하는 최소 등급보다 낮게 설정해서는 안 됩니다. 습기 유입은 모터 조기 고장의 주요 원인입니다.

질문

단일 대형 팬으로 여러 개의 소형 인라인 유닛을 대체할 수 있습니까?

대답

단일 대형 유닛은 긴 복도를 따라 균일한 공기 흐름을 제공하는 인라인 팬들의 배치 효과를 거의 달성하지 못합니다. 하나의 강력한 팬은 설치 위치 근처에서 강한 기류를 만들지만, 반대쪽 끝에서는 기류가 약해져 캐비닛 뒤쪽에 정체 구역(dead zone)이 생깁니다. 분산 설치된 유닛들은 풍압을 일정하게 유지하고, 덕트 길이를 줄이며, 단일 고장 시 영향을 최소화합니다. 약 100미터를 넘는 터널의 경우, 일반적으로 여러 개의 소형 팬을 사용하는 것이 가동 시간 보호 측면에서 더 우수합니다.

질문

캐비닛 온도 경보는 언제 설정해야 합니까?

대답

절연 및 릴레이 정격치를 기준으로 경보를 설정하고, 반올림된 수치를 기준으로 설정하지 마십시오. 정상 부하 조건에서 기준선을 설정한 후, 보호용 트립을 유발하는 임계 온도보다 훨씬 이전에 경고를 발령하십시오. 경고 단계와 심각 단계의 두 단계 경보 체계를 도입하면, 작업 인원이 원인을 조사할 시간을 확보할 수 있으며, 모니터링 데이터를 통해 추세가 악화되는지 아니면 안정화되는지를 확인할 수 있습니다.
