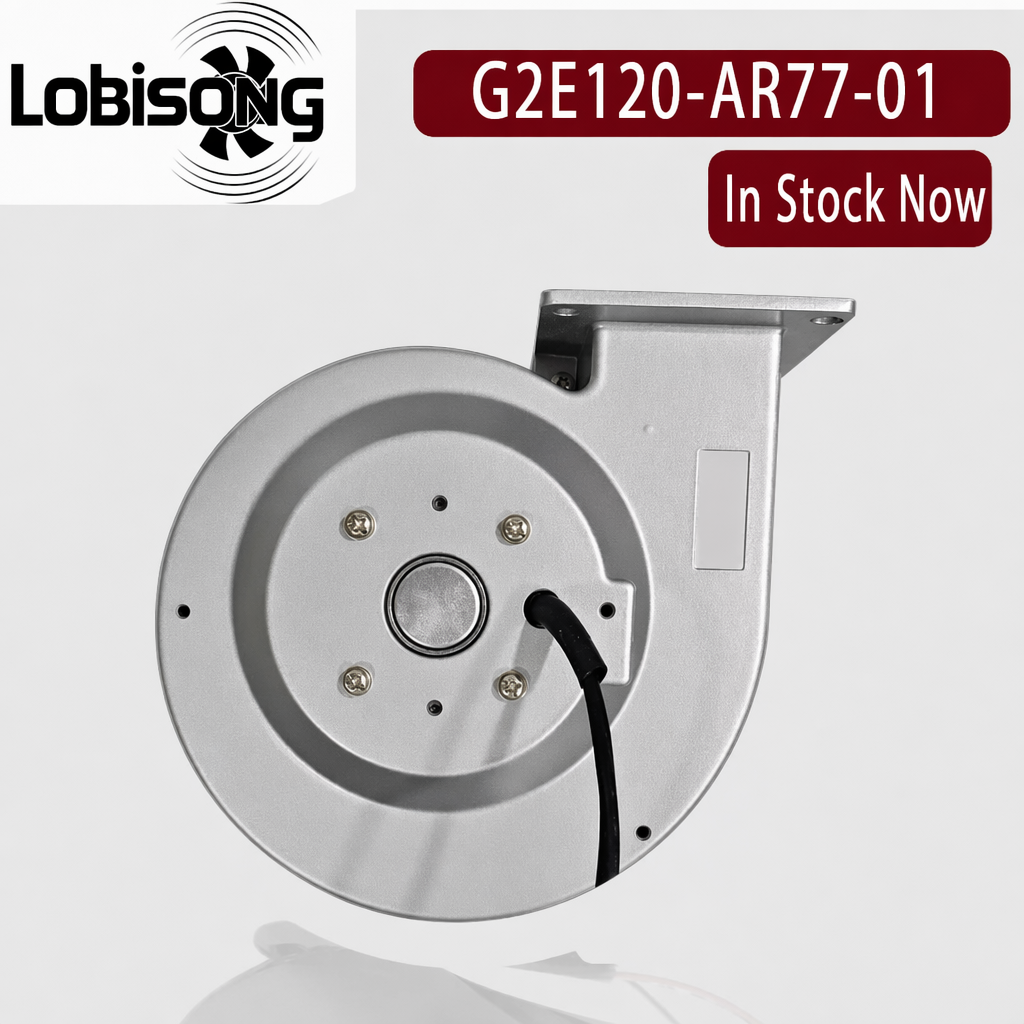

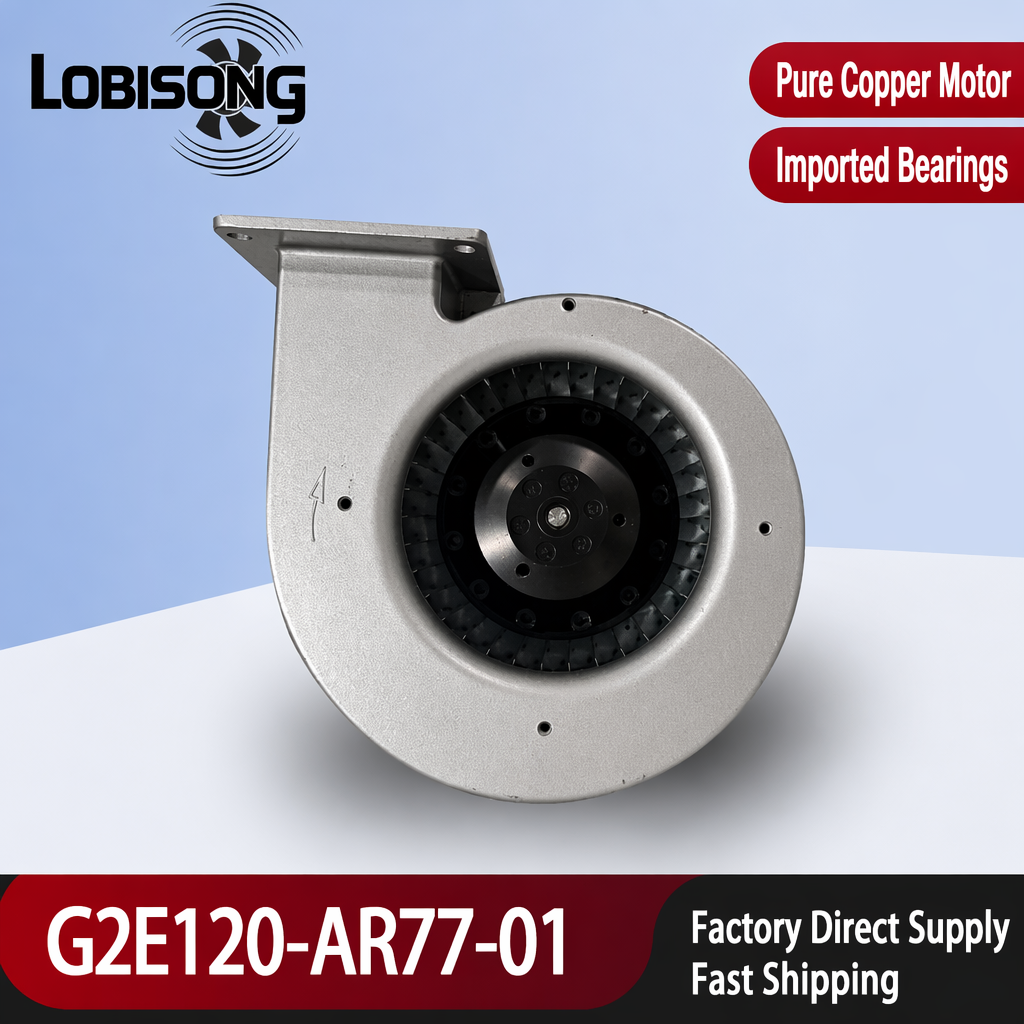

Die Radialventilator-Baureihe G2E120 ist für die Lüftung von Geräten, die Kühlung elektrischer Schaltschränke, Maschinengehäuse sowie gesteuerte industrielle Luftströme vorgesehen. Zu den aufgeführten Typen gehören G2E120-AR77-01, G2E120-CR21-01, G2E120-AR77-23 und G2E120-CR21-13. Die Auswahl sollte mit der vollständigen Typenbezeichnung, der Anlagenanordnung sowie der technischen Dokumentation beginnen, die für das ausgewählte Gerät gilt.

Ein G2E120-Radialventilator saugt Luft durch eine Seite des Laufrads an und leitet sie zu einem Austrittsweg. Diese Einlass-Anordnung lässt sich für Schaltschränke, Gehäuse, Lüftungskanäle und Luftdurchlässe bewerten, bei denen das System einen Strömungswiderstand erzeugt. Das Endergebnis hängt vom gesamten Ein- und Austrittsweg ab und nicht allein vom Ventilator.

Die Zentrifugalgebläsefamilie G2E120 verwendet ein 120-mm-Laufrad aus feuerverzinktem Stahl und ein Gehäuse aus Druckguss-Aluminiumlegierung. Das bestätigte Einzelgewicht beträgt 1,97 kg. Die Montage ist für eine Rechtsdrehung bei Betrachtung von oben sowie für eine horizontale Wellenanordnung vorgesehen. Diese familienweiten Angaben sind vor der Installation mit der erforderlichen Anlagenanordnung abzugleichen.

Die Baureihe ist mit einem Schutzgrad IP44 (abhängig von der Installationsmethode), Isolierklasse B und einem internen TOP-Thermoschutzschalter spezifiziert. Zu den angegebenen Umgebungsbedingungen zählen eine maximale Umgebungstemperatur im Betrieb von +80 °C sowie eine Mindestlager- und Transporttemperatur von −40 °C. Vor der Auswahl einer Referenz sind die tatsächlichen Betriebs- und Installationsbedingungen zu prüfen.

Die korrekte Identifizierung der Referenz ist der erste Schritt bei der Auswahl eines G2E120-Zentrifugalgebläses. Optisch ähnliche AR77- und CR21-Geräte können sich hinsichtlich Montagedetails, Anschlussanordnung, Drehrichtung, Luftstromanforderung oder Gerätekompatibilität unterscheiden. Ein Vergleich allein anhand der Gebläse-Umrisskontur oder des allgemeinen Familiennamens reicht nicht aus, um einen geeigneten Ersatz zu bestimmen.

Bei Austauscharbeiten vergleichen Sie das auf dem eingebauten Gerät angebrachte Etikett mit der vollständigen Kandidatenreferenz. Bei neuen Geräten vergleichen Sie das vorgeschlagene G2E120-Zentrifugalgebläse mit der Montageposition, der Horizontalwellenanordnung, dem verfügbaren Freiraum, dem Einlass- und Auslassprofil, der Drehrichtung, dem Anschlussbereich und dem Servicezugang. Diese dokumentenbasierte Prüfung unterstützt präzise Wartungs- und Beschaffungsentscheidungen.

Ein G2E120-Radialventilator arbeitet zusammen mit der vollständigen Lüftungsstrecke, die an ihn angeschlossen ist. Luft tritt durch die einzelne Einlassseite ein und wird vom Laufrad zum Auslass geleitet. Ein freier Einlassweg und ein korrekt positionierter Auslass unterstützen eine kontrollierte Luftbewegung durch kompatible Geräte. Filter, Gitter, Schutzvorrichtungen, Kanäle, Kabelbündel und innere Trennwände können sämtlich Widerstand erzeugen.

Vor dem Einbau eines G2E120-Radialventilators prüfen Sie die Montageposition, den verfügbaren Einbauraum, das Profil von Ein- und Auslass, die Anordnung der Schutzvorrichtungen, die Kabelverlegung, benachbarte Komponenten sowie den Zugang für Wartungsarbeiten. Eingeschränkte Filter, enge Durchgänge oder falsch positionierte innere Teile können den Luftstrom im vorgesehenen Gerätebereich reduzieren.

Die Zentrifugalgebläsefamilie G2E120 verwendet ein 120-mm-Laufrad aus feuerverzinktem Stahl und ein Gehäuse aus Aluminium-Druckguss. Diese bestätigten Materialien bilden die angegebene mechanische Struktur. Die angegebene Drehrichtung im Uhrzeigersinn ist bei der Montage zu überprüfen, da die erforderliche Ausrichtung das vorgesehene Verhältnis von Einlass und Auslass in der Anlage beeinflusst.

Die mechanische Prüfung sollte die Befestigungsfläche, die Einbautiefe, die Position der Befestigungslöcher, die horizontale Wellenlage, die Öffnungen für Einlass und Auslass, den verfügbaren Freiraum sowie den Zugang für Wartungsarbeiten umfassen. Ein Gerät, das in ein Gehäuse passt, muss nicht zwangsläufig in ein anderes passen, wenn sich Layout der Verkleidung, Position des Schutzes, interne Verkabelung oder Umgebungsgeräte unterscheiden.

Ein G2E120-Zentrifugalgebläse kann für elektrische Schaltschränke, Automatisierungsgeräte, Maschinengehäuse, kompatible Lüftungsbaugruppen, Schalttafeln, gewerbliche Küchenlüftung, Luftzirkulation in Fabriken oder Büros sowie geeignete Zwangsluftsysteme bewertet werden. Bei jeder Anwendung muss das ausgewählte Modell die nachgewiesenen Montage-, Drehrichtungs-, Luftstrom- und Geräteanforderungen erfüllen.

Für geschlossene Geräte kann ein G2E120-Zentrifugalgebläse eine gesteuerte Luftbewegung unterstützen, wenn ein definierter Luftweg von der Eintritts- zur Austrittsöffnung vorhanden ist. Die abschließende Auswahlprüfung sollte Filter, Schutzgitter, Kanäle, Kabelverlegung, innere Trennwände sowie wärmeentwickelnde Komponenten berücksichtigen. Diese Faktoren beeinflussen den Systemwiderstand der fertigen Installation.

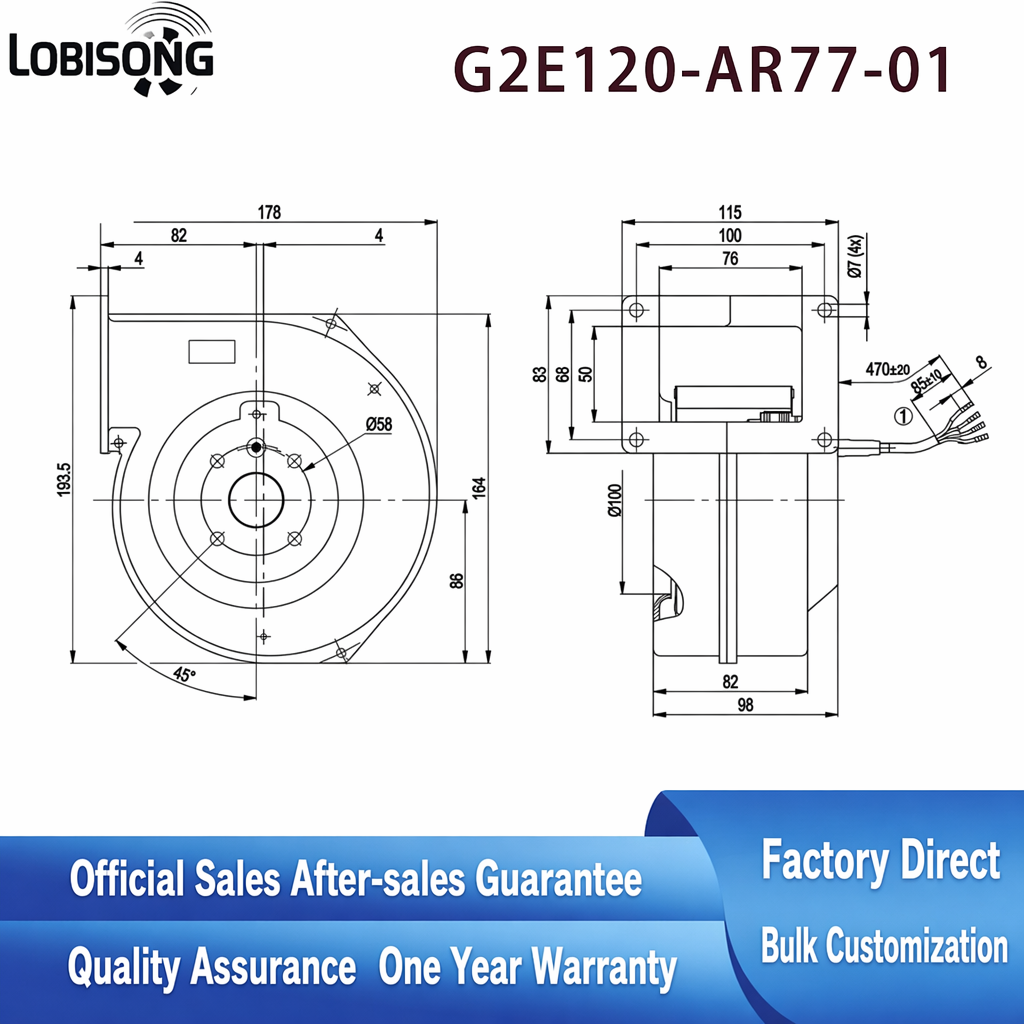

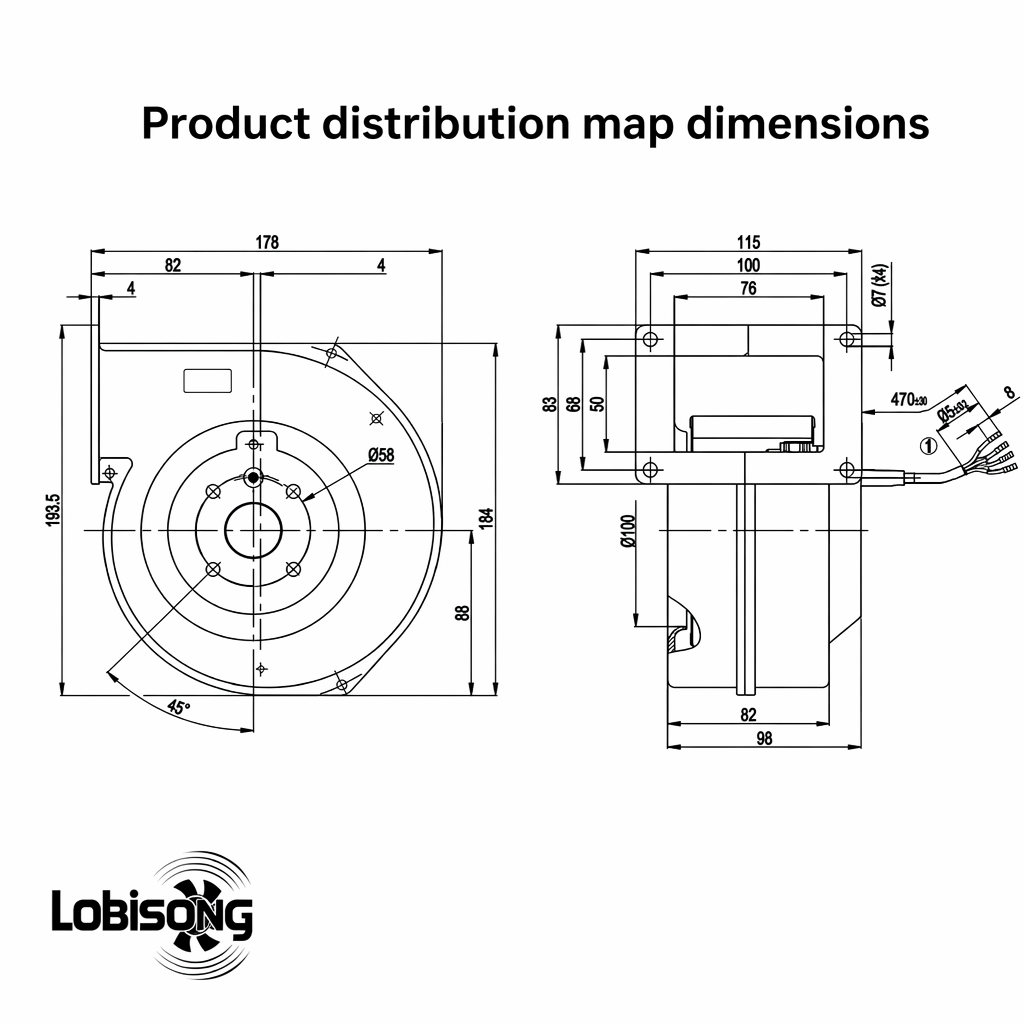

CAD-Abmessungszeichnungen und technische Parameterinformationen unterstützen die Auswahl des G2E120-Radialventilators. Diese Ressourcen helfen Teams dabei, vor dem Kauf oder Austausch eines Geräts dessen Außenabmessungen, Einbautiefe, Position der Befestigungslöcher, Ein- und Austrittsprofile, Anschlussbereich, verfügbaren Einbauraum sowie Anforderungen an die horizontale Wellenanordnung zu prüfen.

Verwenden Sie die verfügbare Dokumentation, um vor der Bestellung, dem Austausch oder der Installation eines Geräts die genaue Bezeichnung des G2E120-Radialventilators zu bestätigen. Die auf Dokumentation basierende Prüfung ist besonders wichtig, wenn mehrere Modelle der Serien AR77 und CR21 optisch ähnlich erscheinen, sich aber in ihren Befestigungs- oder Geräteanforderungen unterscheiden. Halten Sie die relevanten technischen Informationen für Montage- und Wartungsarbeiten bereit.

1. Ermitteln Sie die vollständige Bezeichnung des G2E120-Radialventilators.
2. Vergleichen Sie das Produktetikett mit der zutreffenden technischen Dokumentation.
3. Prüfen Sie das 120-mm-Laufrad, die Montageposition und die horizontale Wellenanordnung.
4. Bestätigen Sie die Drehrichtung im Uhrzeigersinn bei Betrachtung von oben und den vorgesehenen Luftstromweg.
5. Überprüfen Sie die Installationsbedingungen für Schutzart IP44, den Kontext der Isolierklasse B sowie die Anforderungen an den thermischen Schutz.
6. Bewerten Sie Filter, Schutzgitter, Kanäle, Kabelverlegung und andere Einschränkungen für die Lüftung.
7. Verwenden Sie CAD-Zeichnungen und technische Dokumentation vor der endgültigen Auswahl.

Der G2E120-Radialventilator ist mit Schutzart IP44 spezifiziert, wobei diese Angabe vom Installationsverfahren abhängt. Prüfen Sie vor Verwendung dieser Schutzart in einem Gerätekonzept das tatsächliche Gehäuse, die Schutzanordnung und die Betriebsumgebung. Die Isolierklasse B und der interne TOP-Thermoschutzschalter sind bestätigte Serienmerkmale, die unter Berücksichtigung der erforderlichen Betriebsbedingungen zu berücksichtigen sind.

Die maximale Umgebungsbetriebstemperatur ist mit +80 °C angegeben, während die untere Lagertemperatur- und Transporttemperaturgrenze bei -40 °C liegt. Diese Werte sind mit der tatsächlichen Geräteumgebung zu vergleichen. IEC 60990, EN 60335-1, CE und CCC sind als serienübergreifende Konformitätsnachweise angegeben. Bestätigen Sie das ausgewählte Modell und die Installationsbedingungen für die Dokumentation.

Wofür wird ein G2E120-Zentrifugalgebläse verwendet?
Ein G2E120-Zentrifugalgebläse kann für die Lüftung kompatibler Geräte, die Kühlung elektrischer Schaltschränke, Maschinengehäuse sowie Installationen mit gesteuertem Luftstrom entlang einer definierten Route bewertet werden.

Welche Referenzen sind enthalten?
Zur Liste gehören G2E120-AR77-01, G2E120-CR21-01, G2E120-AR77-23 und G2E120-CR21-13.

Was ist vor der Bestellung zu bestätigen?
Bestätigen Sie die vollständige Artikelbezeichnung, die Montageposition, die Drehrichtung (im Uhrzeigersinn), die Geräteöffnung, die Installationsbedingungen, den erforderlichen Luftstromweg sowie die anzuwendenden technischen Unterlagen.
